金士顿/東芝/鑫创U盘重新量产3S主控篇

 U盘重新量产是一件很簡單的事, 但是卻看到一大堆人失敗或是繞大圈子(黑片的量产是很繁瑣的, 但是正片or白片卻是輕而易舉的)

So, 讓我來分享各位簡單的方式:

1) 先取得 ChipGenius 或是 USBView 上U盘的 SN 的資料:
2) 取得 3S 通用版量产工具:
3) 确认Disk 盘符正常:
4) 如果主控是 0xA6 or 0xA7, 那是 3S6677:
5) 如果主控是 0xBn( 那是3S669x):
6) 如果主控既不是0xA6 or 0xA7, 也不是0xBn:

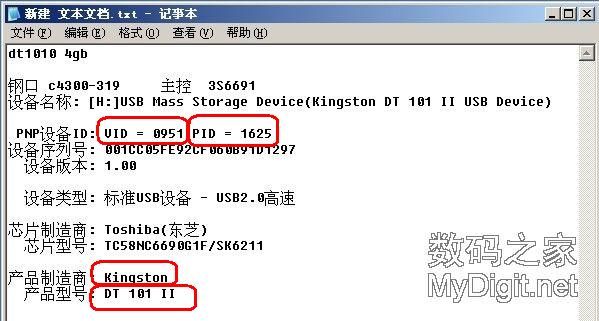

1) 先取得 ChipGenius 或是 USBView 上U盘的 SN  的資料:


   不是要各位完全相信 ChipGenius 上面的資料,
   但拿來当參考是 OK 的, ChipGenius 對最近的金士頓的主控判別是諸多不正确的,
   像上图的Disk 是 3S6690, 但卻被判定成 SK6211.
   看设备序列号(一年半內都应是24位SN) ,
   如果不是, 它就可能是仿冒的啦
   VID不是 0951 or 0930 也一定是仿冒的,
   那就不要浪費時間, 拆開它看主控最快

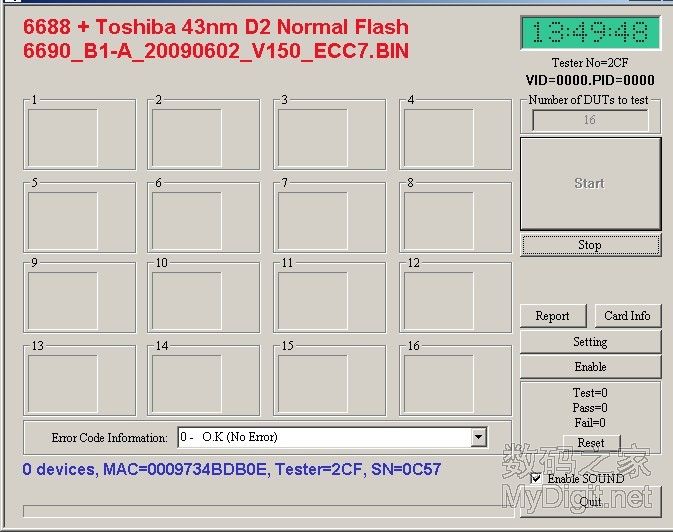

2) 取得 3S 通用版量产工具:
1) 量产工具目錄路徑不可太長
    2) 量产工具目錄路徑不可有中文
   隨便選一種 INI 設定檔進入 (这个目前不重要)



3) 确认Disk 盘符正常:
   插上U盤, 在 1st 小Window應會出現二行
   第一行: driver letter
   第二行: 主控版本


   *** 如果都沒出現, 确认一下, 你不是用 Win 7, 也不是 Vista, 而且Login 是 Administrator ***
   *** 还是出現不了盘符, 就用短路法吧 (Flash Pin 16&17 or 29 & 30) ***

4) 如果主控是 0xA6 or 0xA7, 那是 3S6677:
   那就用 3S6677 專用版, 或是通用版都可以的.
   專用版: http://bbs.mydigit.cn/read.php?tid=159891
   通用版: http://bbs.mydigit.cn/read.php?tid=168610 設定使用 6686 的 OK.

5) 如果主控是 0xBn( 那是3S669x):
   那就用通用版.
   这時, 請按下 "CardInfo" 取得上次量产的資訊, (主要是 Flash type)
---------------- Device 10------------------
  MP Tool Version : V2.155
  INI File Name : Test.INI
  Format Date : 2010-03-22 21:50:19
Flash Part No : Toshiba 43nm D3 MLC  <----- 就是要这个 (你的不一定是寫这樣)
  CE-0, Flash ID=98-D5-98-B2-76-54-0B
  CE-1, Flash ID=98-D5-98-B2-76-54-0B

VID : 0x0930
  PID : 0x6544
  Vendor Name = Kingston
  Product Name = DT 101 II
  Serial Number = 001CC0EC3036C021C6AE064E
  Volume Label = KINGSTON
  F/W Version : 0xB2 <----- 就是要这个
               IC=Ax ---> 主控是 6677
               IC=B0, B1 --> 主控是 6690
               IC=B2, B3 --> 主控是 6691
               其他的, 可能是更舊的版本, 或是其他家的主控
  ISP Version : VA2.0A00
  Flash R/W Timing : 25ns
               注意一下, 如果 Timing 不是 25ns, 就有可能是<黑片>, 那就要選 xxxx_CM_xxxx.INI 的了
  Channel : Byte Mode
  Homogeneous Mode : On
  HID Function : Disable
  Planes(F/W) : 2
  Pages/Block : 192 pages
  Max Current : 100 mA
  Total Blocks : 2808
  Bad Blocks : 10
  Capacity : 7822144 Sectors, 4004937728 Bytes
                   3911072 KBytes, 3819.41 MBytes, 3.73 GBytes
   有了以上 2 個東東, 你应知道要選那一個 INI 設定檔了嗎 ?
        (Toshiba 32nm & 43nm 是一樣的, MLC=D2, TLC=D3)

1) 先知道主控是 6690 or 6691,
2) 重進一次選 6690 or 6691 的 INI
3) 再下 CardInfo 試試,
如果還是一樣, 就下載舊的版本,
(好像很多人用 Ver 2162 去查 6690 的 cardInfo 都出了問題的)
ps: 下了 cardInfo, Disk 就暫不能使用, 要插拔後才会回復正常的
如果你真的无論如何都得不到 CardInfo, 只有 Flash ID, 那就看这篇
http://bbs.mydigit.cn/read.php?tid=168268&page=1#1727958
3樓 & 5樓, 你還是可以算出 Flash 是 MLC(D2) 或是 TLC(D3)

自認是高手再看这一小段:
  D2-MLC 用:                66xx_Bx-A_20090513_V149_52B1.BIN
   D3-TLC 用:                 66xx_Bx-D3_20090422_V219_7CB5.BIN
   IM Flash用:                  66xx_Bx-IM_20090304_V405_48F4.BIN
   黑片-MLC/TLC 用:     66xx_Bx-CM_20090514_V305_D042.BIN

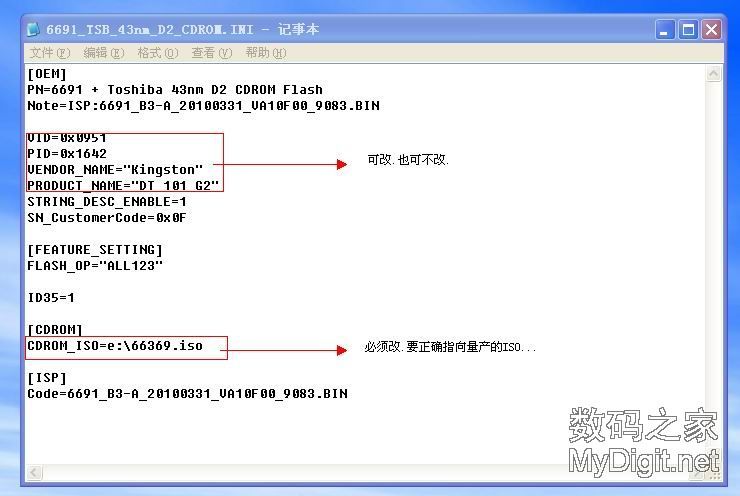

   記得 INI 要改掉以下幾項: (之前由ChipGenius得到的資料)



   把这4項都填回 INI, 再量产一次即可,
   不過有 CDROM 時, Chipgenius 還是不会正确判別, 因為原厂出厂時是沒有 CDROM 的
   ps: VID/PID 是十六進制, So INI 內要寫成 VID=0x0951 的
   VID=0x0951
   PID=0x1624
   VENDOR_NAME="Kingston"
   PRODUCT_NAME="DataTraveler G2"
   SN_FORMAT=2<---- 加了才会产生24位SN的
   ps: 如果你要量产CDROM, 那ChipGenius將不再会認得, 因為它沒有建具備CDROM的U盘資料的
   退出程式, 重新再進入一次, 不會選錯吧.
   ### 0xB0 & 0xB1 是 TC58NC6688G1F & 3S6690, 是沒有CDROM 的, 就沒有必要再量产 ###
   有网友做了6691+CDROM: 量产成功了，但是兼容性太差了，845和965主板上都不能启动，而在梅捷MN52D上能正常启动.
  另外for Kingston 的ISP code 並沒有釋放出來. So 量产後大多速度會降下,
   供各位參考要不要量产決定.

一位网友寫的教程:
U盘钢口04275-424，chipgenius检测为TC58NC6690G1F/SK6211 量产成功
http://bbs.mydigit.cn/read.php?tid=182819

6) 如果主控既不是0xA6 or 0xA7, 也不是0xBn:
   那就用通用版.
   通用版: http://bbs.mydigit.cn/read.php?tid=168610 設定使用 6686 的 OK.
   6677A1(0xA1) 教程 http://bbs.mydigit.cn/read.php?tid=152127&keyword=c4225

### 如果量产過程出現問題, 一定要按下 report 把 Error mesage 貼出來 ###


最後, 提一下, 如果有人看了这篇而進行量产, 不管成功與否, 請留下个記錄
成功的, 讓大家為你拍拍手,
失敗的, 一定要按下 Report(報告),
        因為你要的答案就在那上面了

可以看到这兒的人, 表示你真的很有上進心,
So Share 你免M币就可下載量产工具的地方
