苹果iPodtouch第二代8GBMP4播放器肢解图

音乐
拥有超大空间，可存储多达 14,000 首歌曲及播放时间长达 30 小时的音频内容，iPod touch 给你不间断的音乐娱乐体验*。全新 Genius 混合曲目和语音控制功能带来更多音乐体验方式。
iPod touch（第 2 代） 型号是 A1288 有8 GB、16 GB 或 32 GB
iPod touch（第 3 代） 型号是 A1318 仅有32 GB 或 64 GB

 iPod touch 第2代    机器之前已经拆过 然而，失败了，惨痛了------屏拆碎了

8GB闪存和电池已在上次拆机时拆除。闪存做了U盘  电池闲置

附带遥控功能和麦克风的Apple 耳机
全新32GB和64GB iPod touch机型现配备带遥控和麦克风的Apple耳机，可完美搭配语音备忘录程序和语音控制的适用

视频
iPod touch 的私人专属屏幕随时为你侯命。随时观看你喜爱的视频。装入长达 80 小时的视频内容，享受长达 6 小时的视频播放，就在全新的 iPod touch。

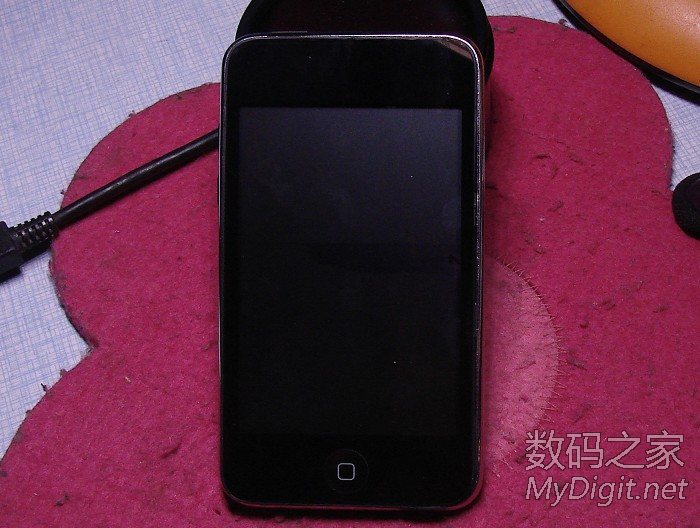

正面  很显然 屏已经裂了

背面 反光 太难拍

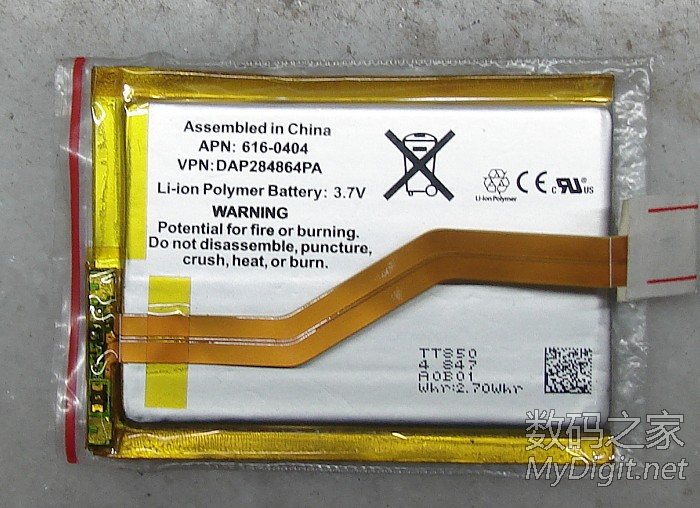

上次就已拆除的锂电池

由于没有合上盖 拿开就行了

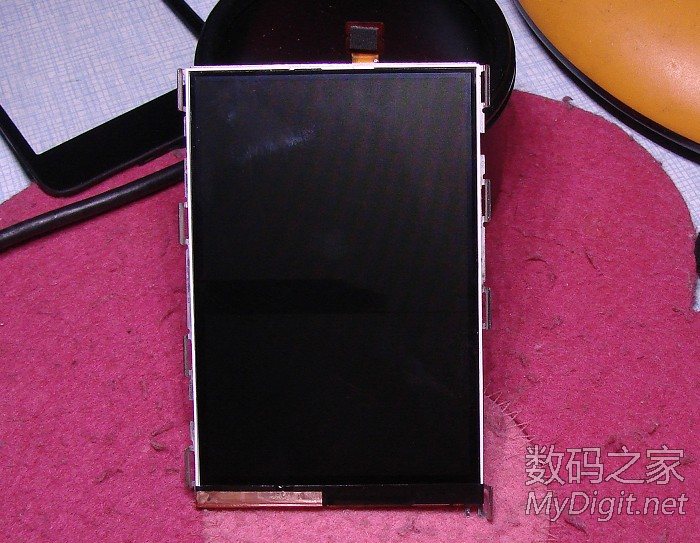

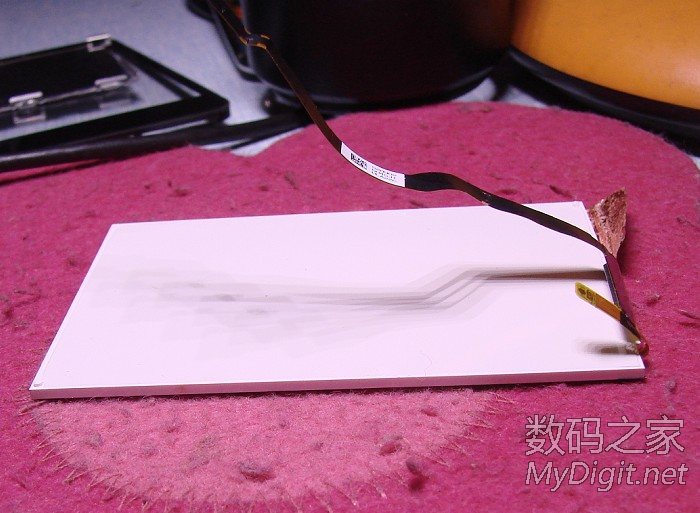

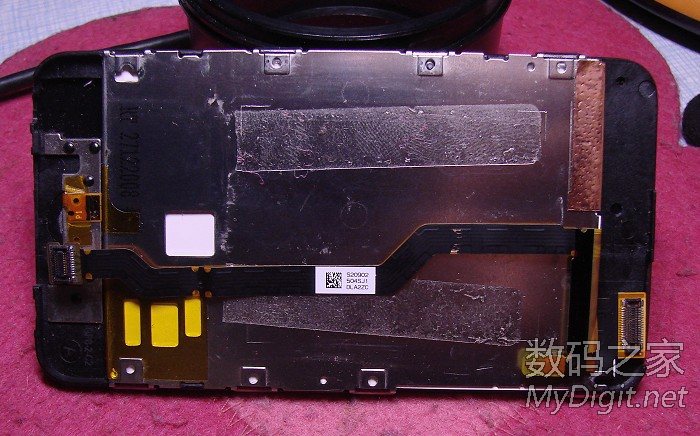

带着保护铁板的屏

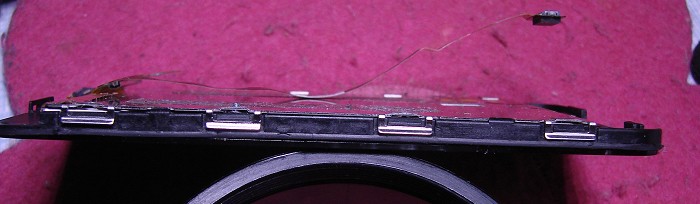

侧面   就是因为这几个倒卡  屏拆碎了

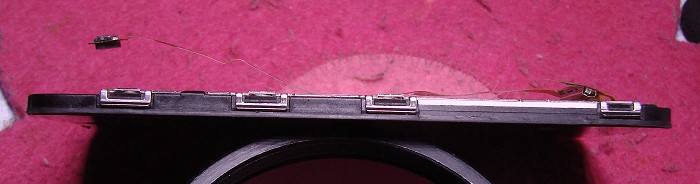

侧面

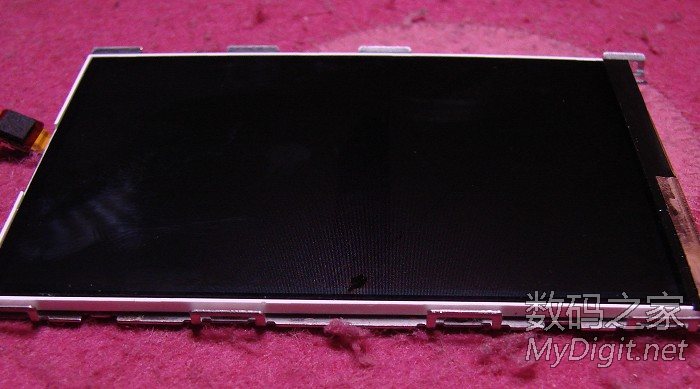

谁叫屏太薄了呢   所谓  薄命！

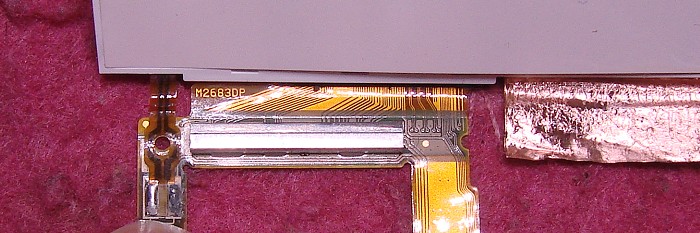

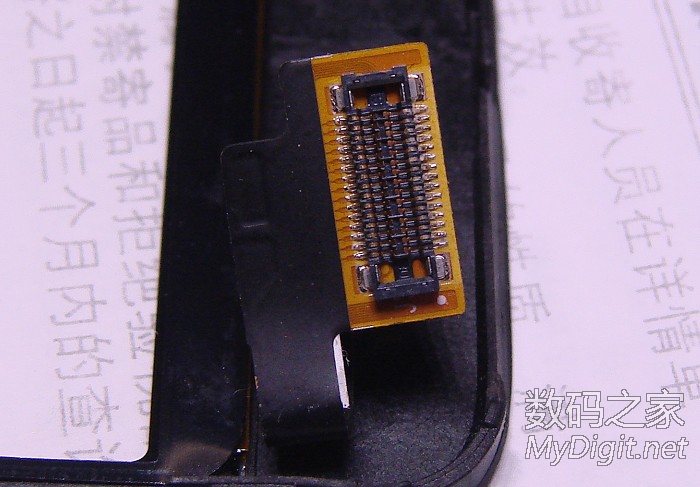

屏驱动

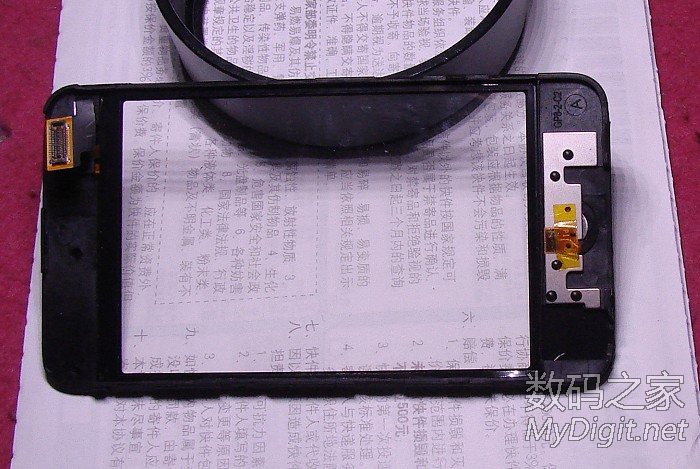

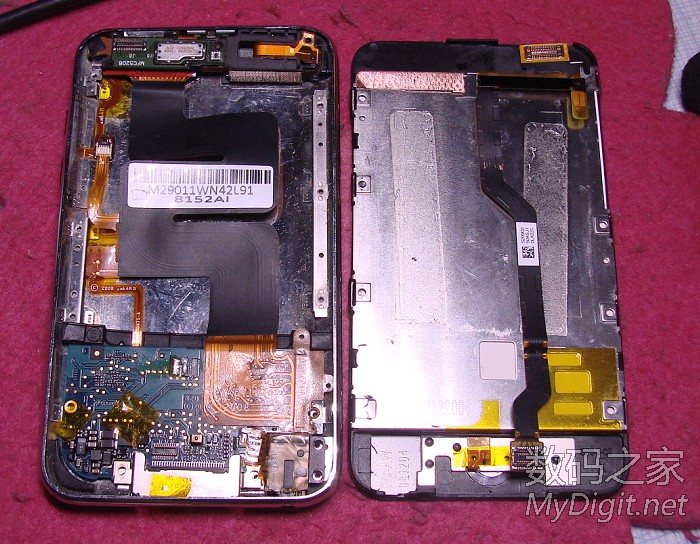

上壳  兼触摸屏   电容触摸屏

相比4线电阻触摸屏   电容屏复杂点

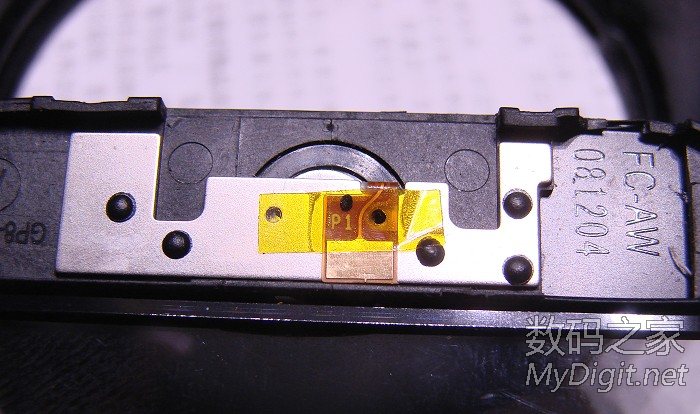

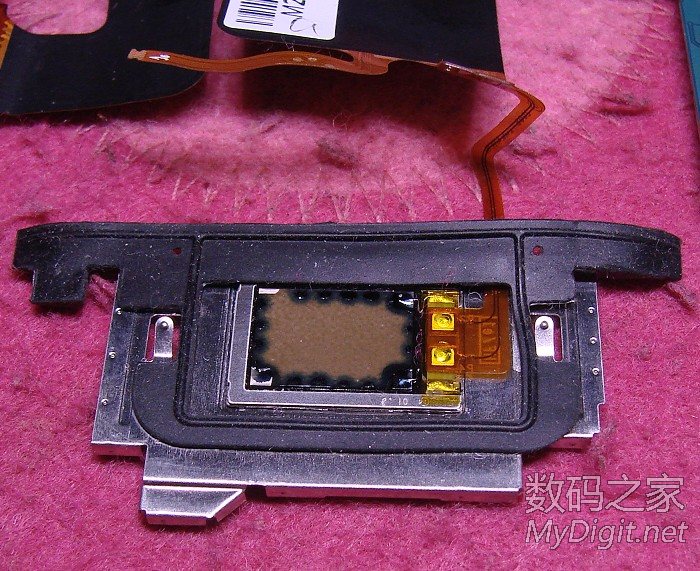

HOME键    设计的比较巧妙  P1是一个触点  那块铁板也是一个触点

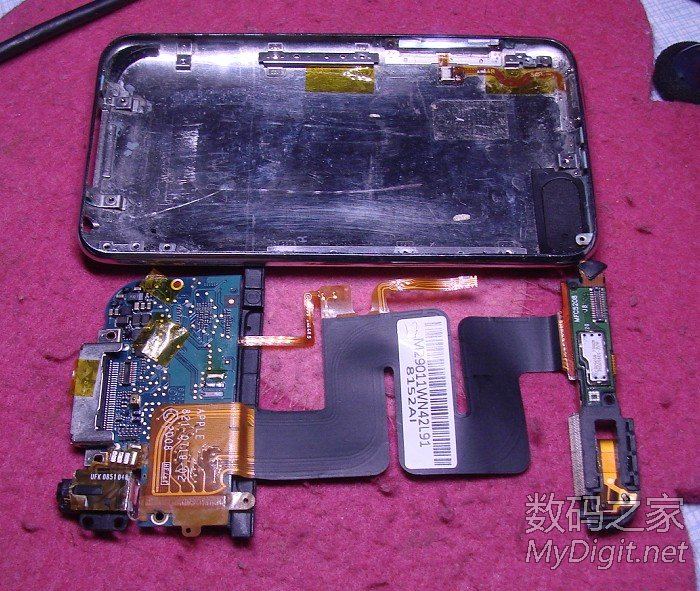

2头的板通过总成排线相连

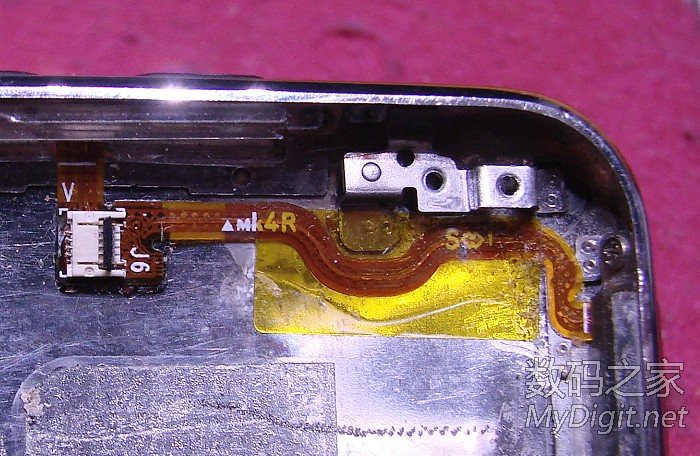

左侧音量+ -键和顶部键均通过排线连入总成排线

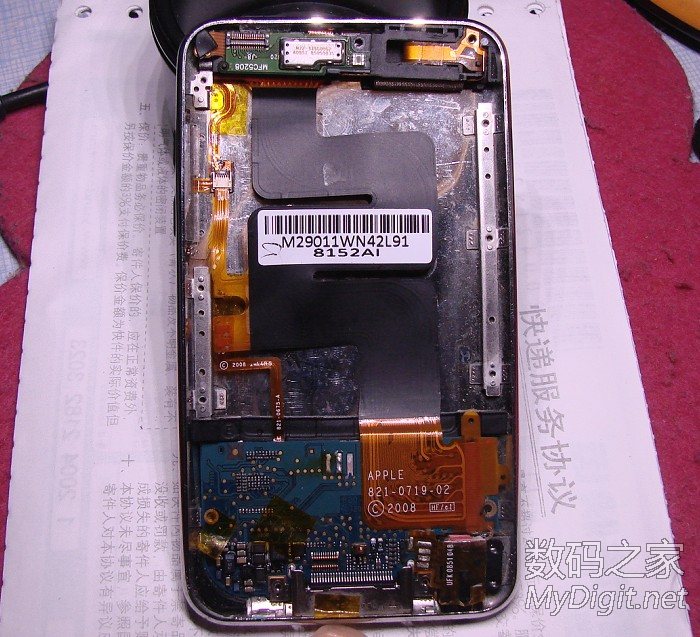

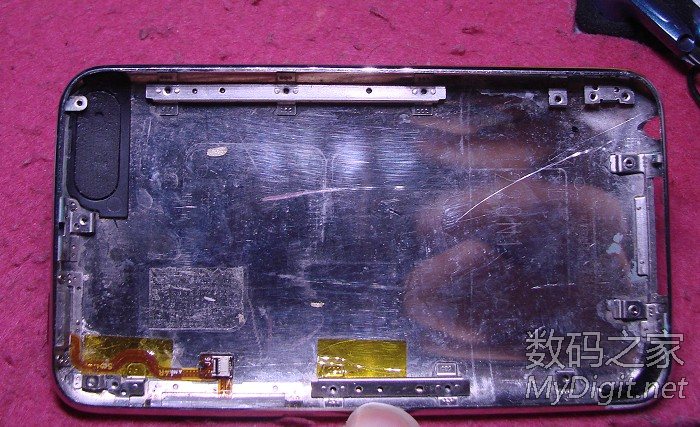

不锈钢外壳  孤独主板和屏幕的螺母位

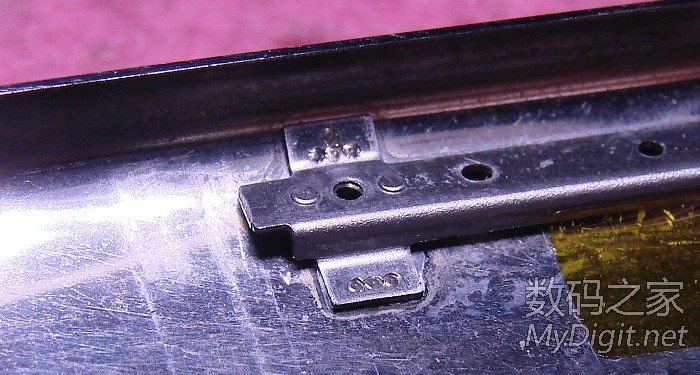

不锈钢焊接点

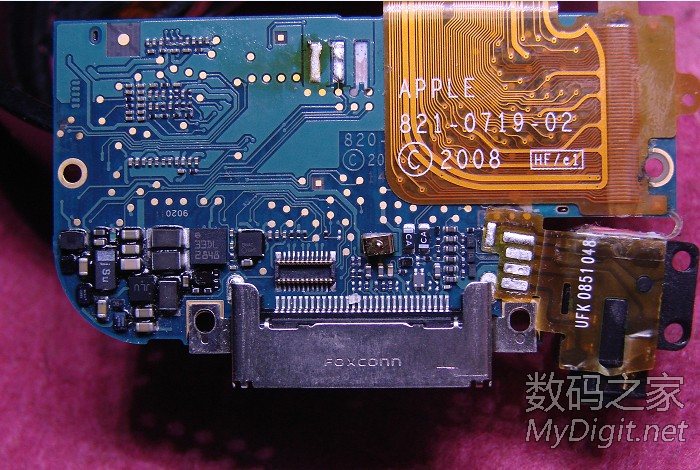

这个是主板的正面  金色的弹簧触电是连接home键的p1  数据接口的接地连接home键的接地
当时屏碎了心情很复杂 拆电池是有点小暴力 PCB焊点拉坏了

主板背面  上面盖着的不知是什么组件

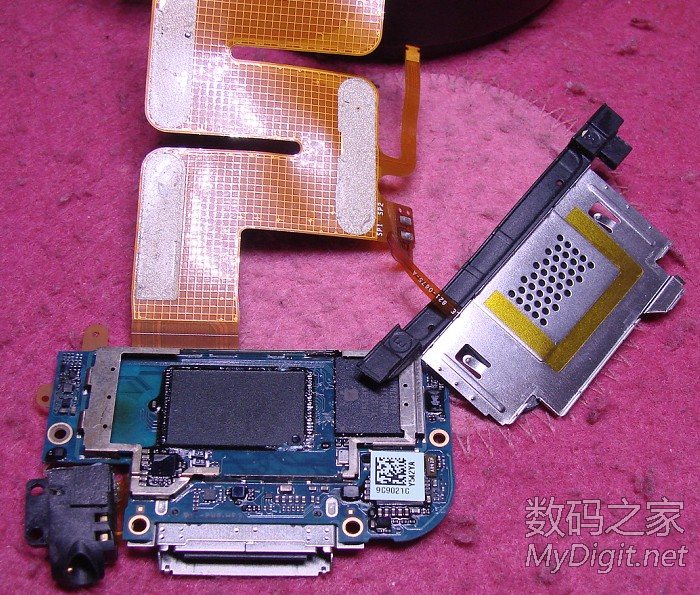

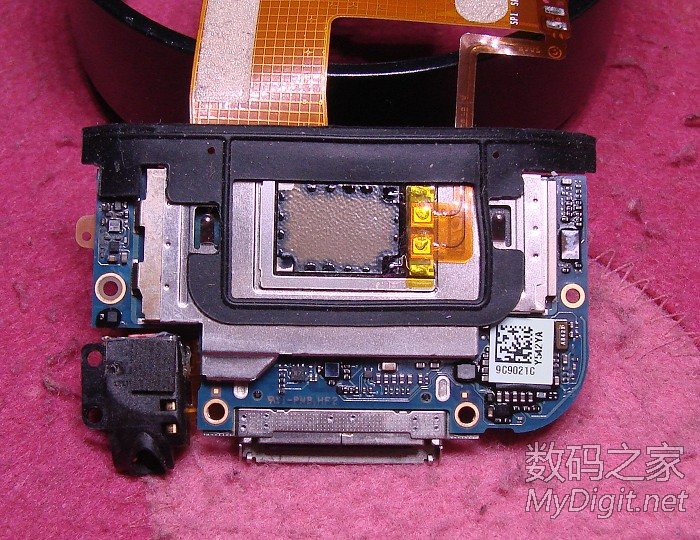

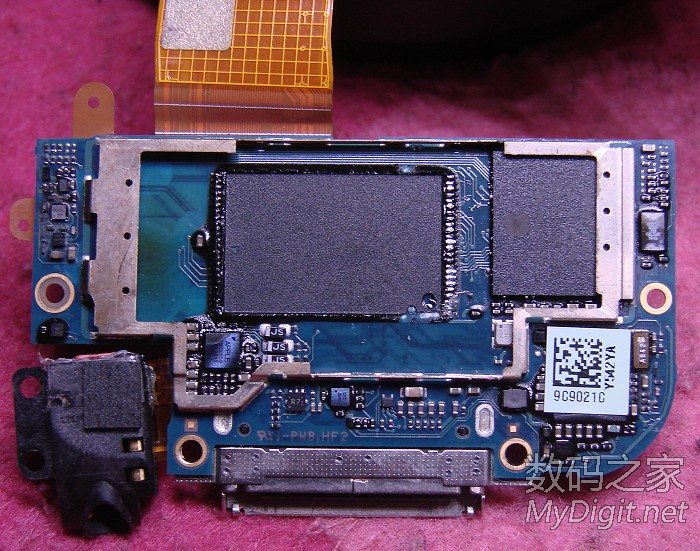

打开屏蔽板

闪存上次拆了装U盘上了  8G    不少人苦恼这种黑胶不好拆  其实很简单啊 边上刮一刮  热风枪吹  刀片从缝隙里轻翘

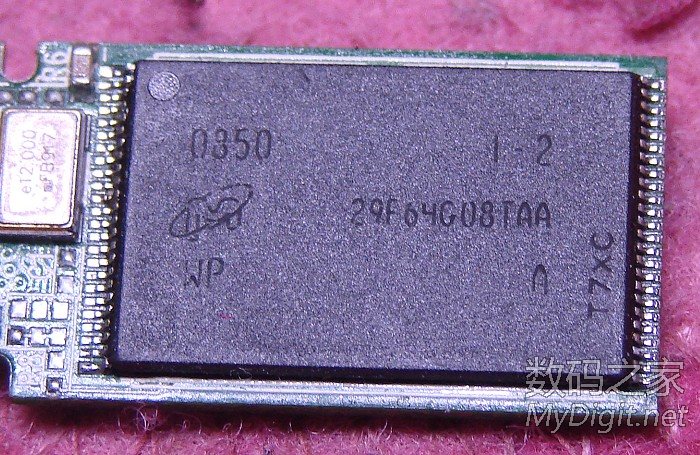

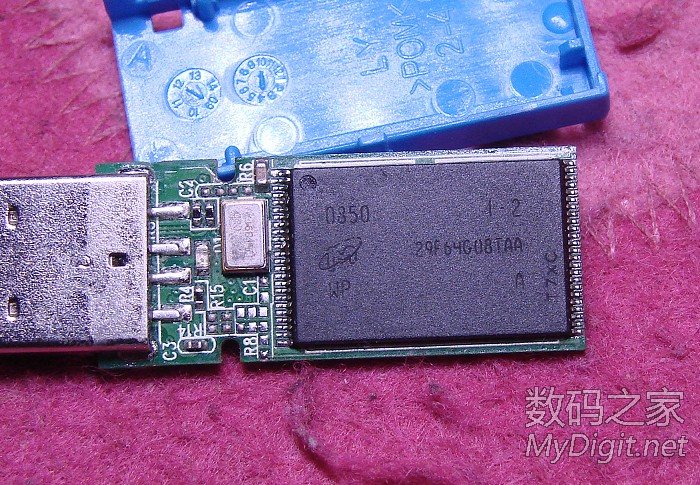

这个就是拆下来的闪存

8gb

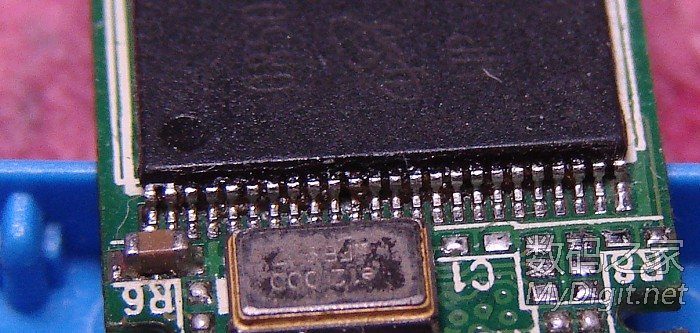

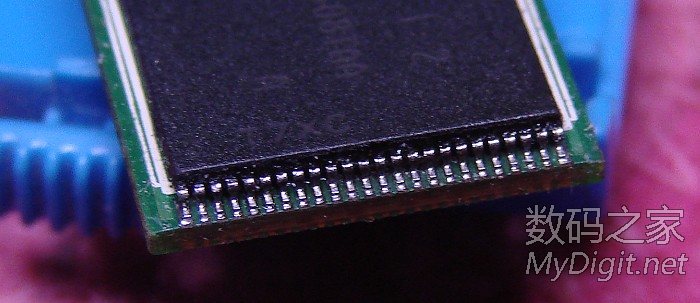

引脚上还残留些黑胶

引脚上还残留些黑胶

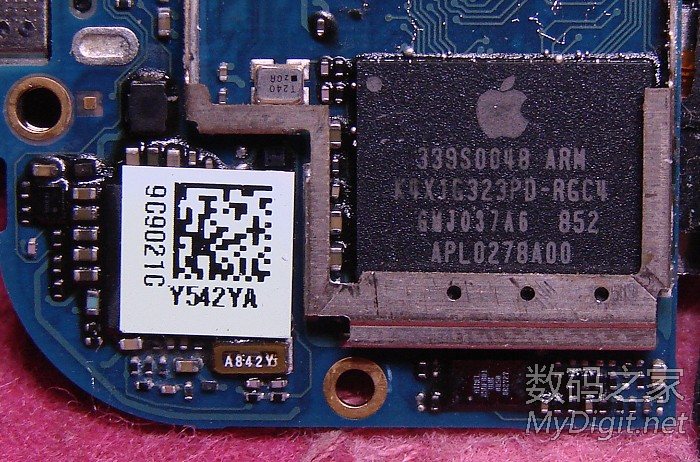

CPU

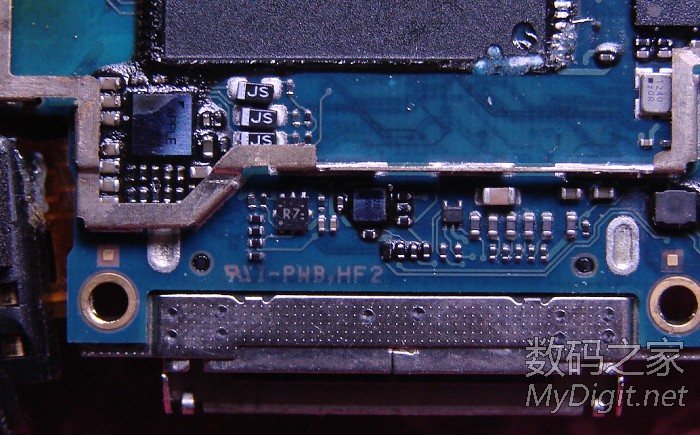

数据线接口下面还要3个集成电路

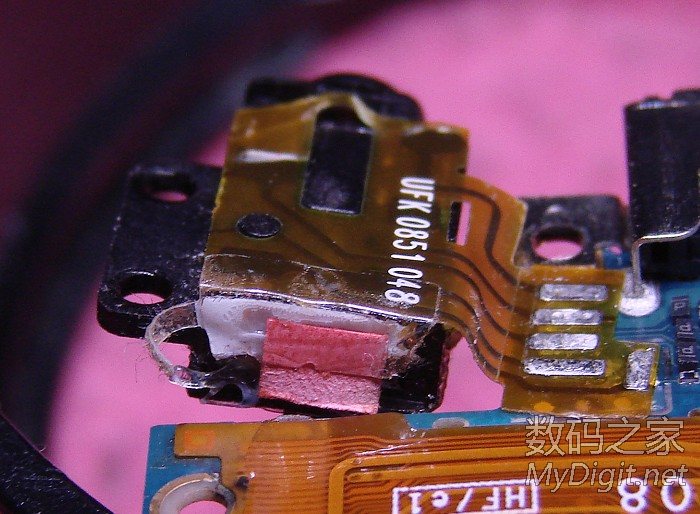

话说苹果的做工也太那个什么了   耳机插孔拿什么东西封的啊 太失败了

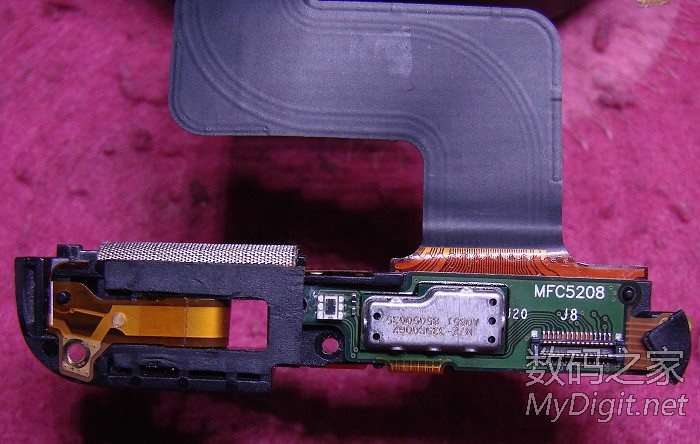

谁知道这个是什么组件  2根排线连入总成
25楼无奈的小猫说 iTouch2喇叭，扬声器  我搜索了一下  你是对的

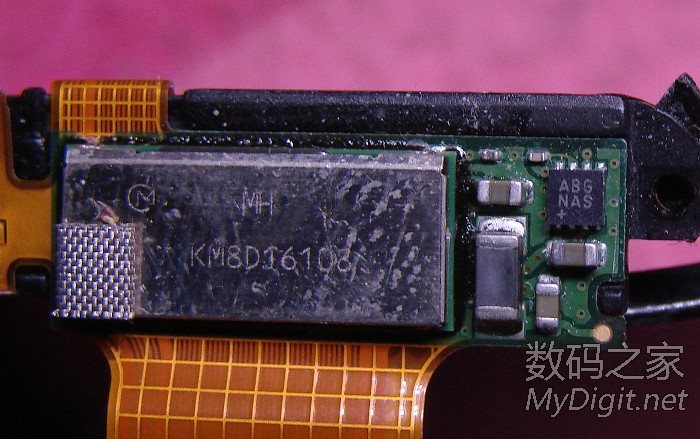

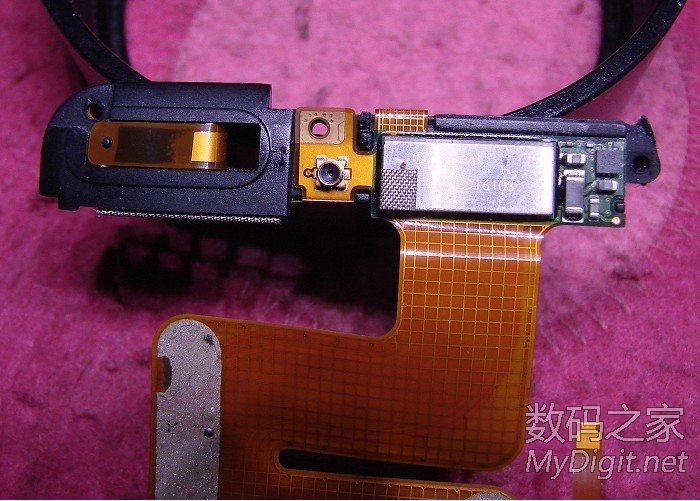

顶部的WIFI
