PSP2000拆机详细图文教程

以前拆了个3000的，这玩意确实复杂。小日本科技就是发达，不得不佩服！
集成度很高，坏了一般人修不了啊 拆了个3000的，这玩意确实复杂。

拆前故事：这是半年前朋友给我的有问题PSP，给我后没用几天就出现偶尔能开机的故障现象，有时候开机玩一会花屏，有时候直接黑屏，不过都玩不了多一会。二话没说凭着我对电子产品的兴趣就准备自己修理一下这个机子。查维修资料也查不到什么名堂，就直接拆，然后观察了一下里面电路没发现什么异常，简单测了些元件和开关部分也没发现什么地方不对，还吹了下部分ＩＣ，放了几天没信心修好它了装上，居然一下就能开机了，但是屏幕不亮了。又拆开发现有个保险电阻异常用铜丝代替装上好了，玩了没多久花屏，又不能开机了。哎折腾人啊！更惨的在后面呢！继续拆，一直没找到问题，屏的排线不知道谁给我折断了，郁闷了我好几天！装都不想装了，彻底放弃了，今天没想到零件还能找齐，就少了个电池盖呵呵！不说了再说就有人要吐了吧！

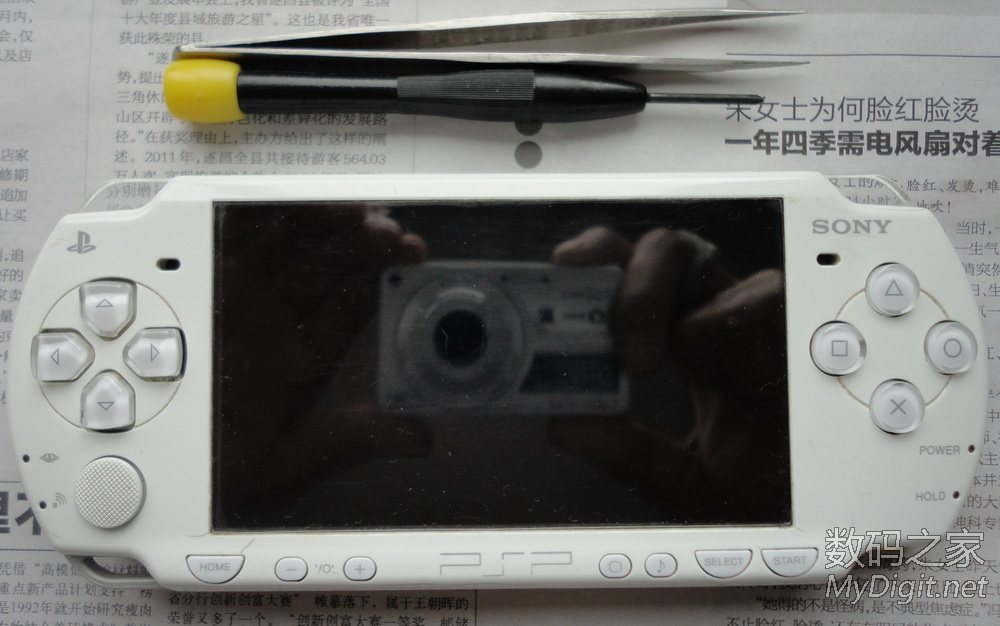

　　拆机对象：PSP2000尸体
       拆机工具：十字螺丝刀，镊子

断了的屏幕排线和不知道该装哪的屏蔽网

1断了的屏幕排线和不知道该装哪的屏蔽网

反面来一张

2反面来一张

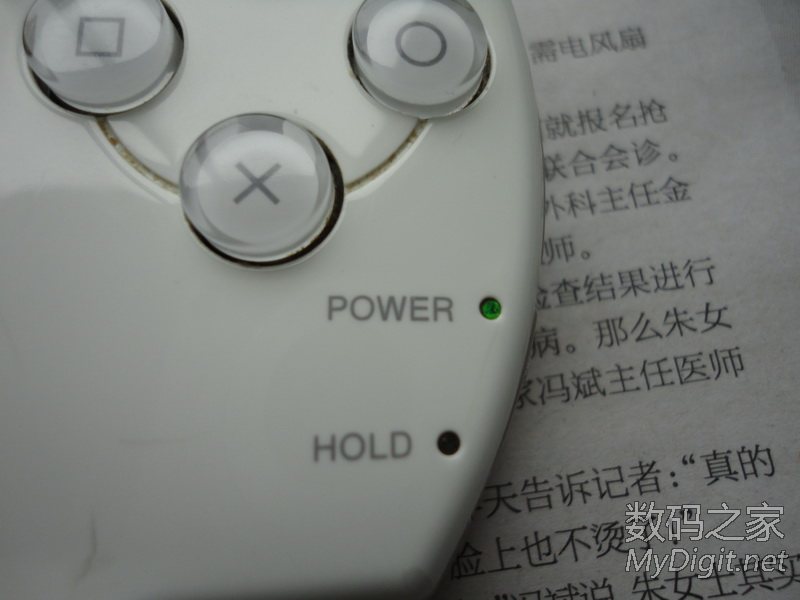

看还能开机就是屏幕不亮

3看还能开机就是屏幕不亮

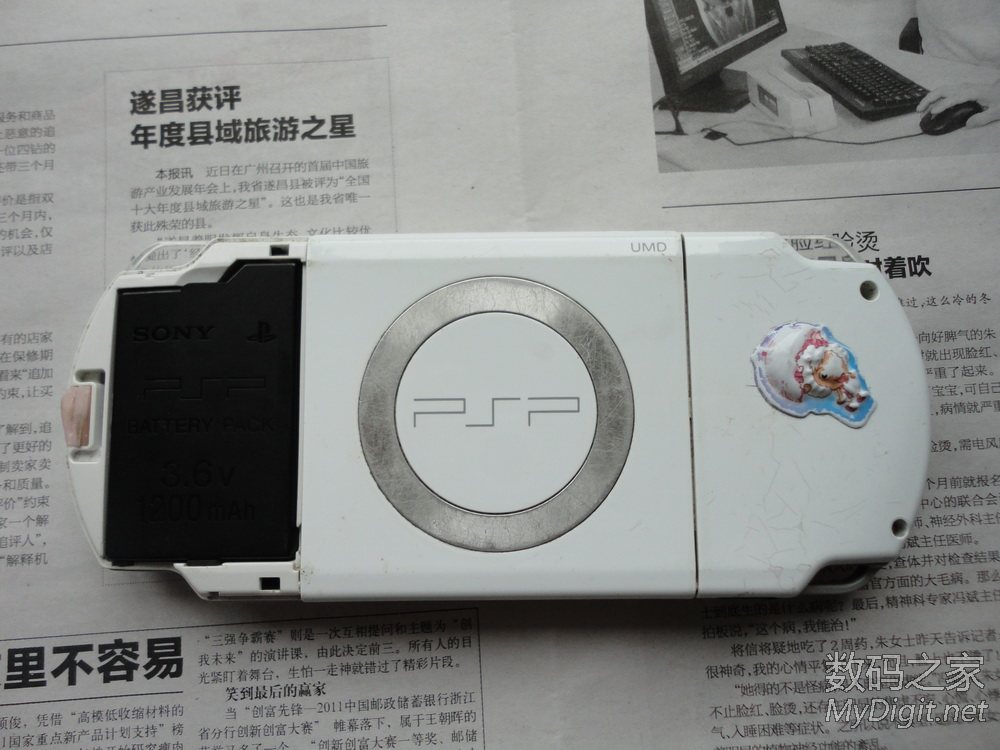

准备拆机

4准备拆机

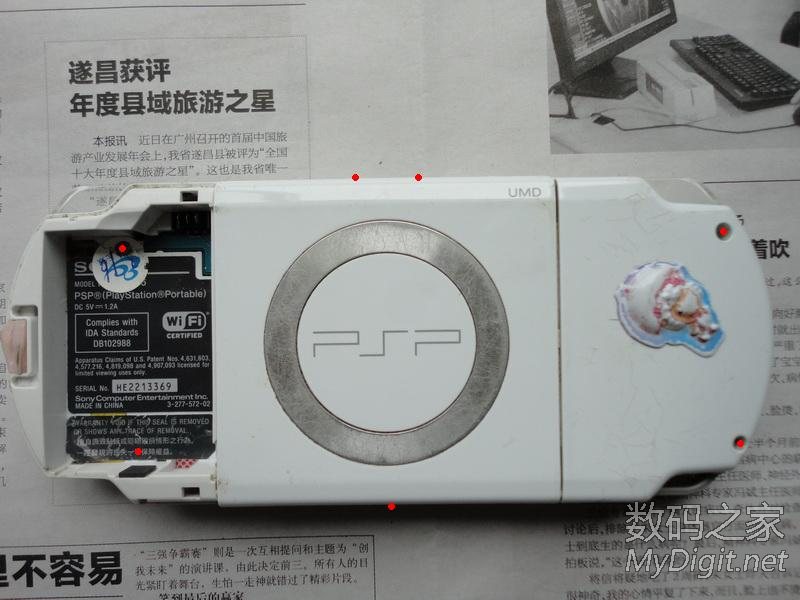

点红点是有螺丝的地方

5点红点是有螺丝的地方

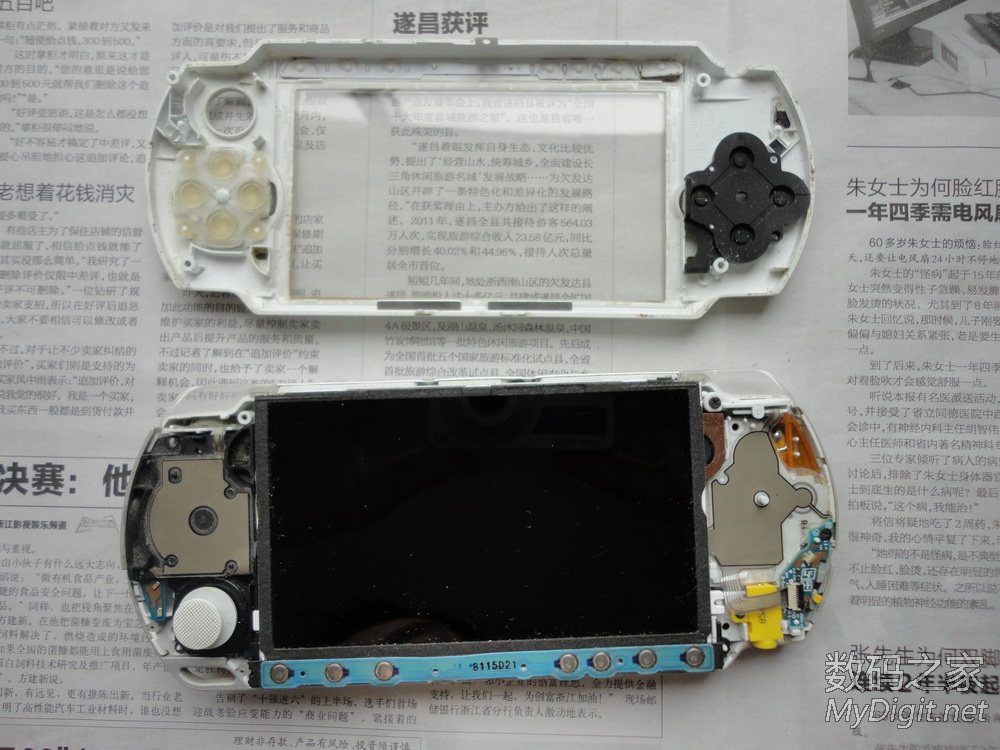

打开前盖

6打开上盖

取下屏幕下方的按键条(注意扣右边再向左边一推就可以取下)

7取下屏幕下方的按键条(注意扣右边再向左边一推就可以取下)

拆屏（标记处卡子向外板点屏幕就可取出）

8拆屏（标记处卡子向外板点屏幕就可取出）

屏幕由上边往前翻如图（可惜信号线断了）

9屏幕由上边往前翻如图（可惜信号线断了）

将背光灯、屏信号线、按键条插槽的卡子上扳

10将背光灯、屏信号线、按键条插槽的卡子上扳

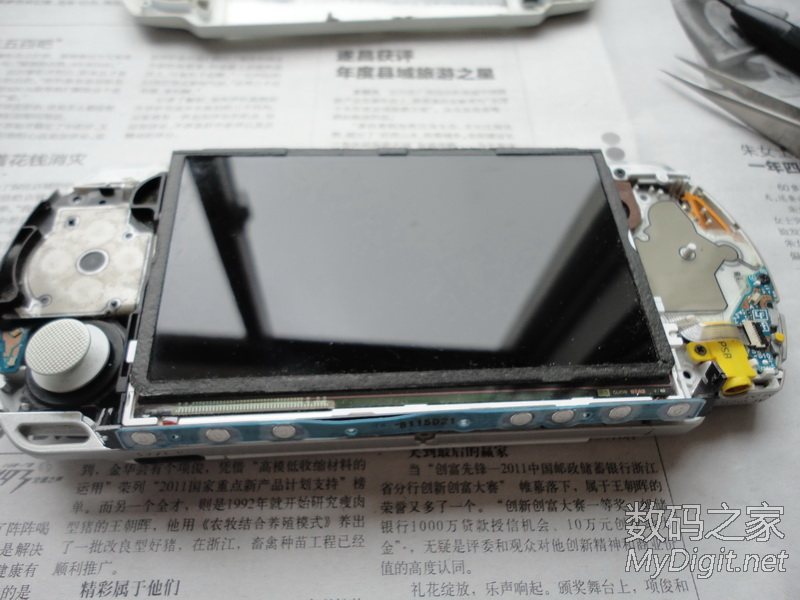

屏幕拿掉后

11屏幕拿掉后

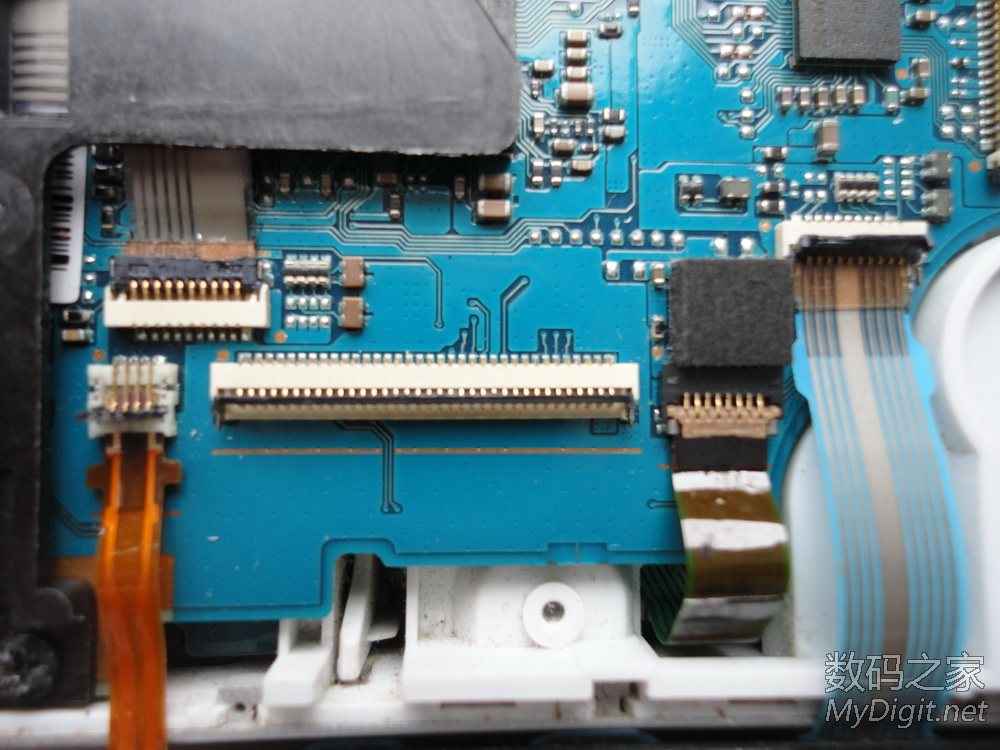

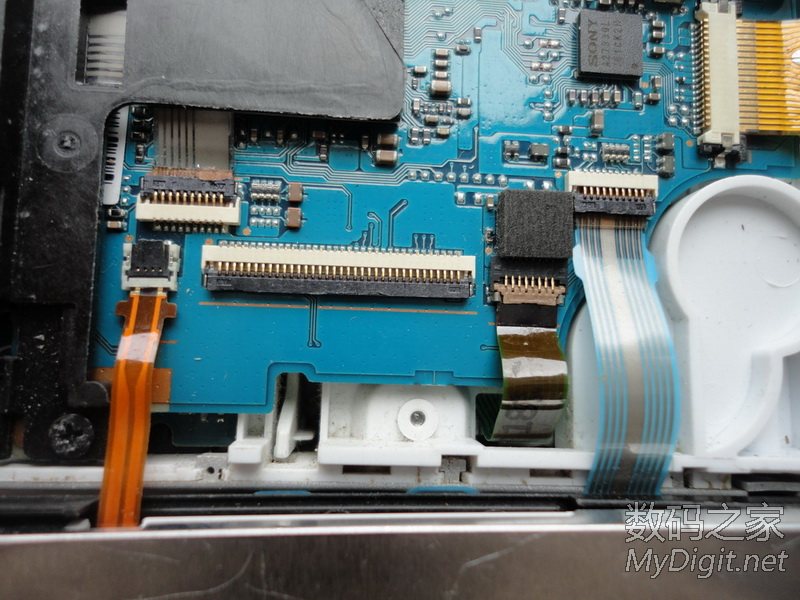

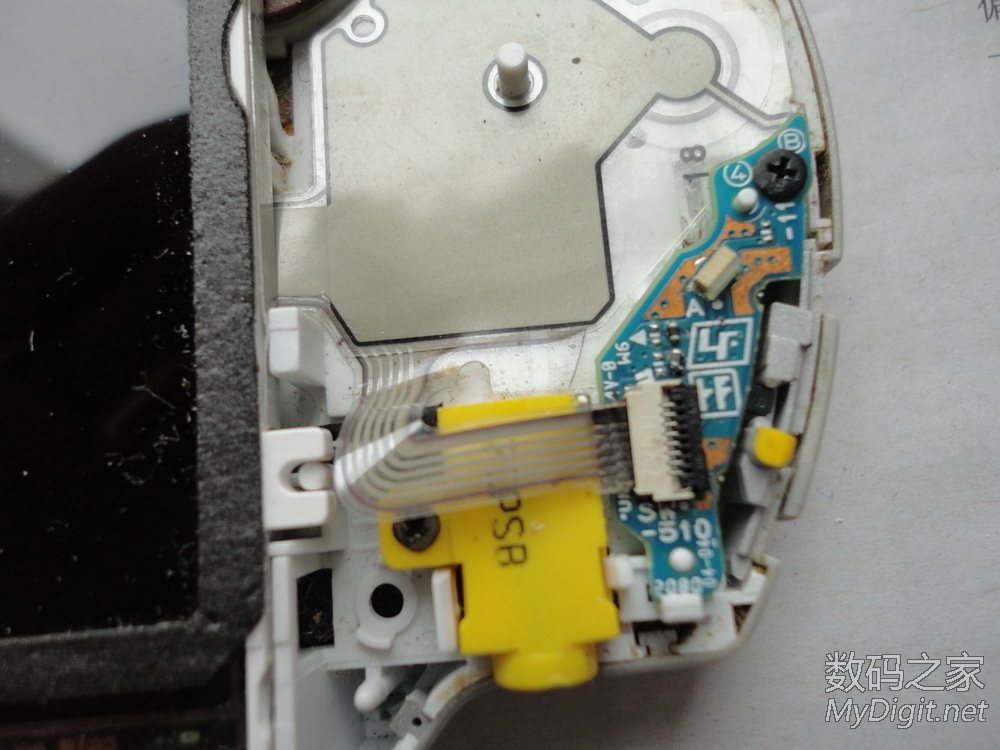

将红点处螺丝拧下，1方向键、2UMD数据、3UMD伺服电机、4功能键、5电源、6WI-FI天线插排依次取下
1、4取法同屏排线，3是把插座最右端的那个黑色条状卡子向右拉出排线即可拔出

12将红点处螺丝拧下方向键、UMD数据、UMD伺服电机、功能键、电源、WI-FI天线插排依次取下

将方向键向上翻起

13将方向键向上翻起

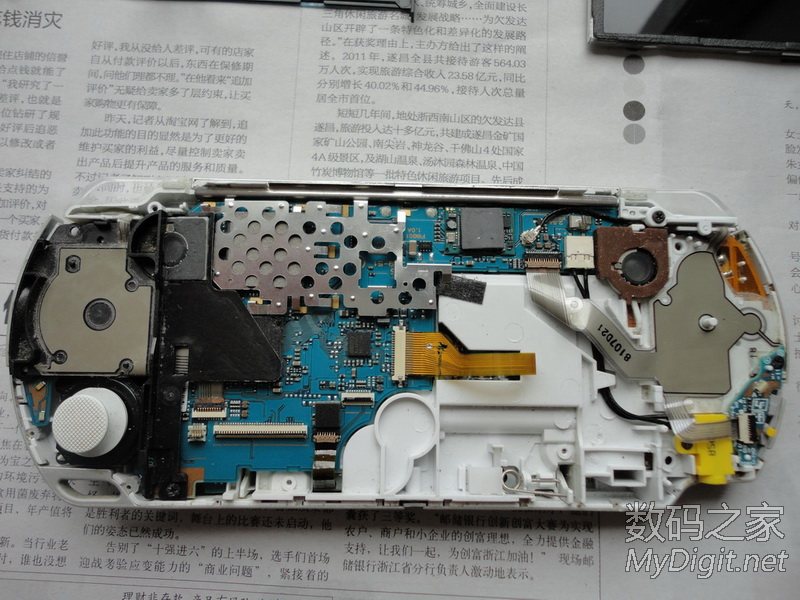

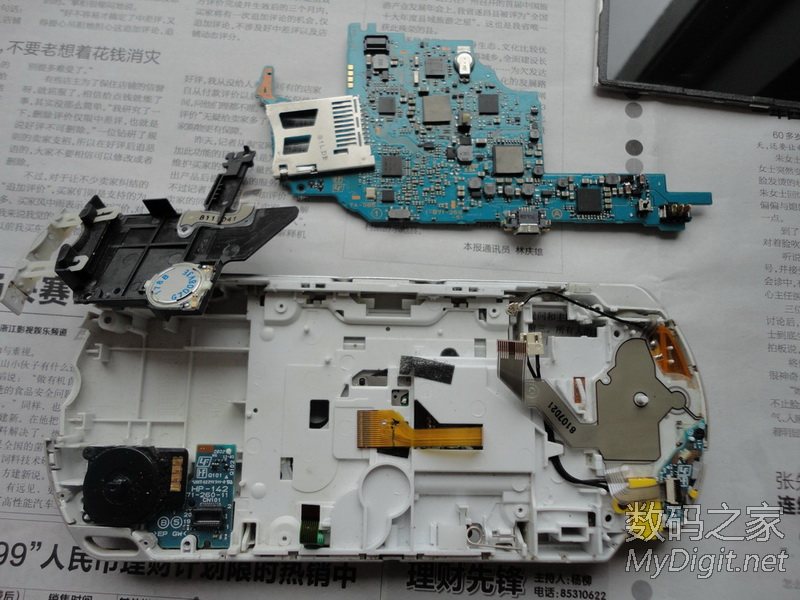

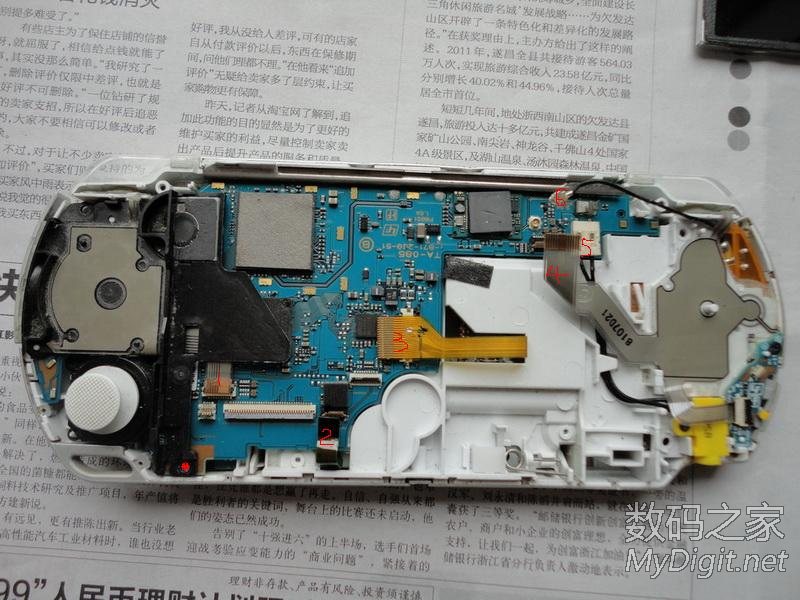

取下主板如下图

14取下主板如下图

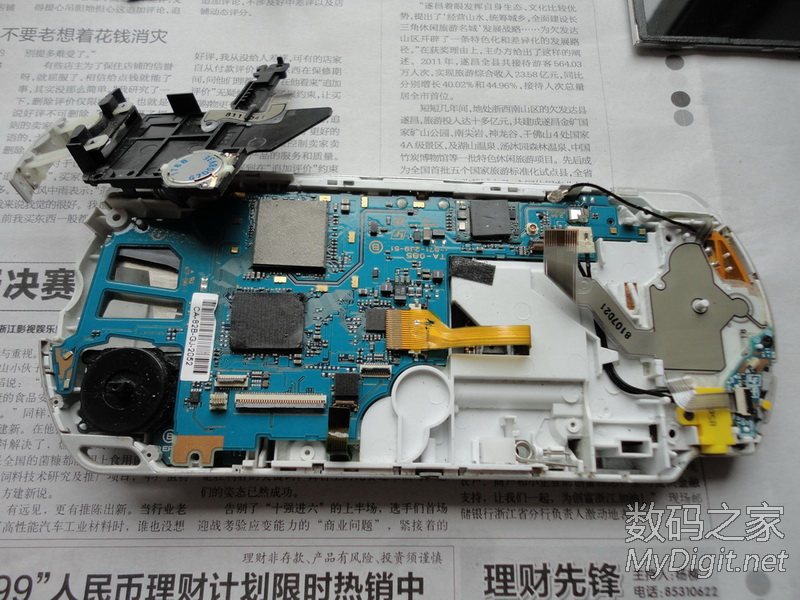

机芯还没拆过呢，拆开看看吧，其实拿掉放块电池在这里不错。
红点处有粘的黑色塑料片用镊子拿下支架就可以拿下了

15红点处有粘的黑色塑料片用镊子拿下支架就拿下了

拿下支架如下图

16拿下支架如下图

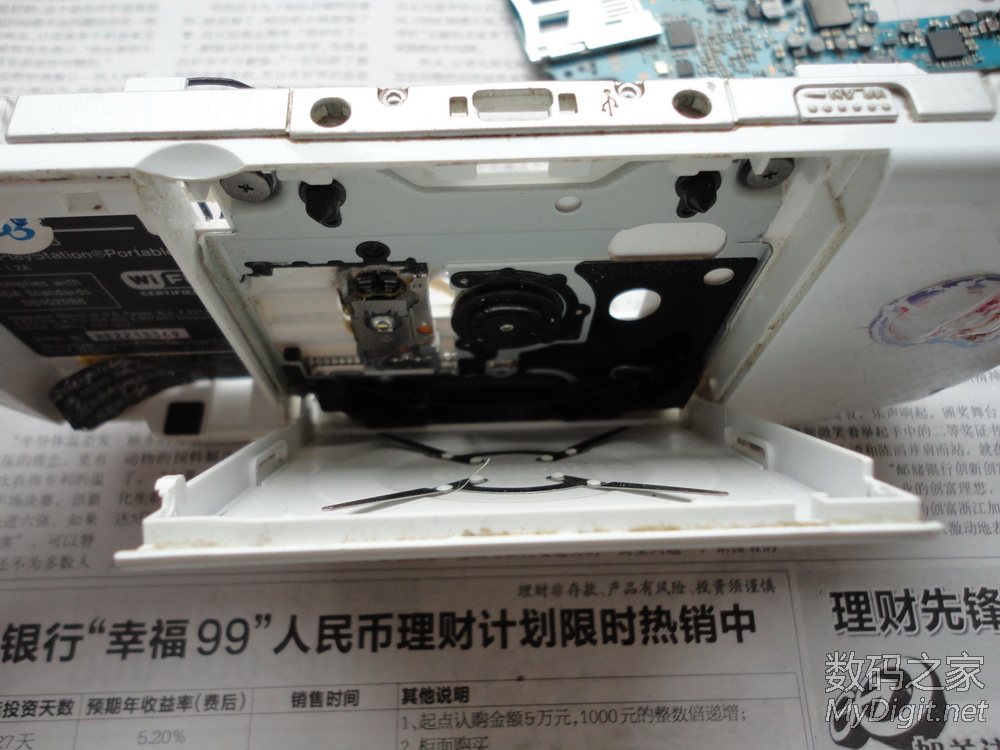

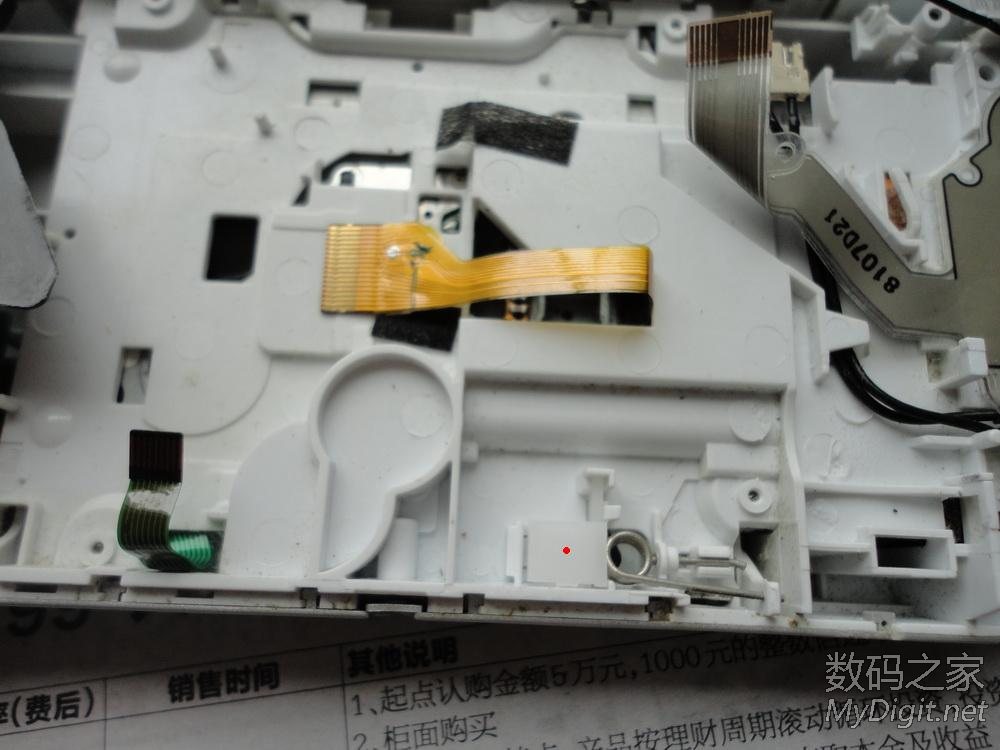

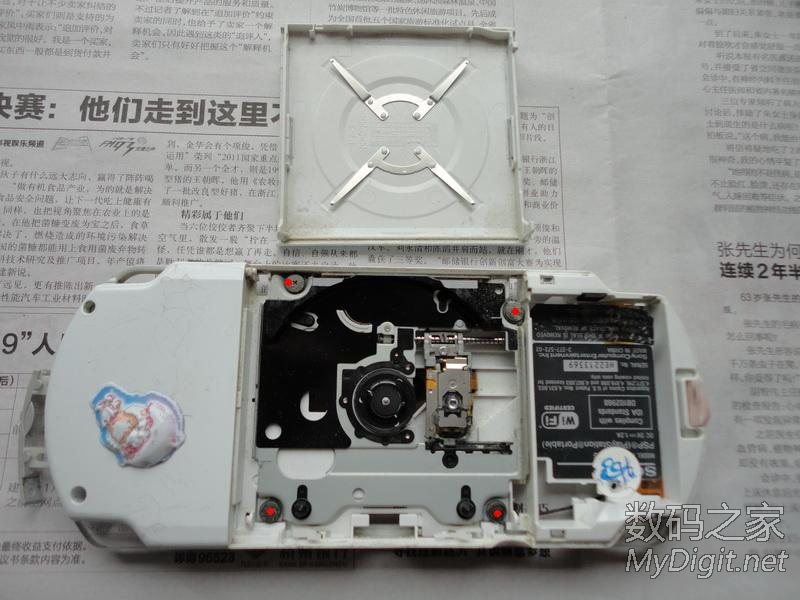

红点处有个塑料卡用镊子拿下弹簧向左直接拔出UMD的盖子就可以拿掉了

17红点处有个塑料卡用镊子拿下弹簧向左直接拔出UMD的盖子就可以拿掉了

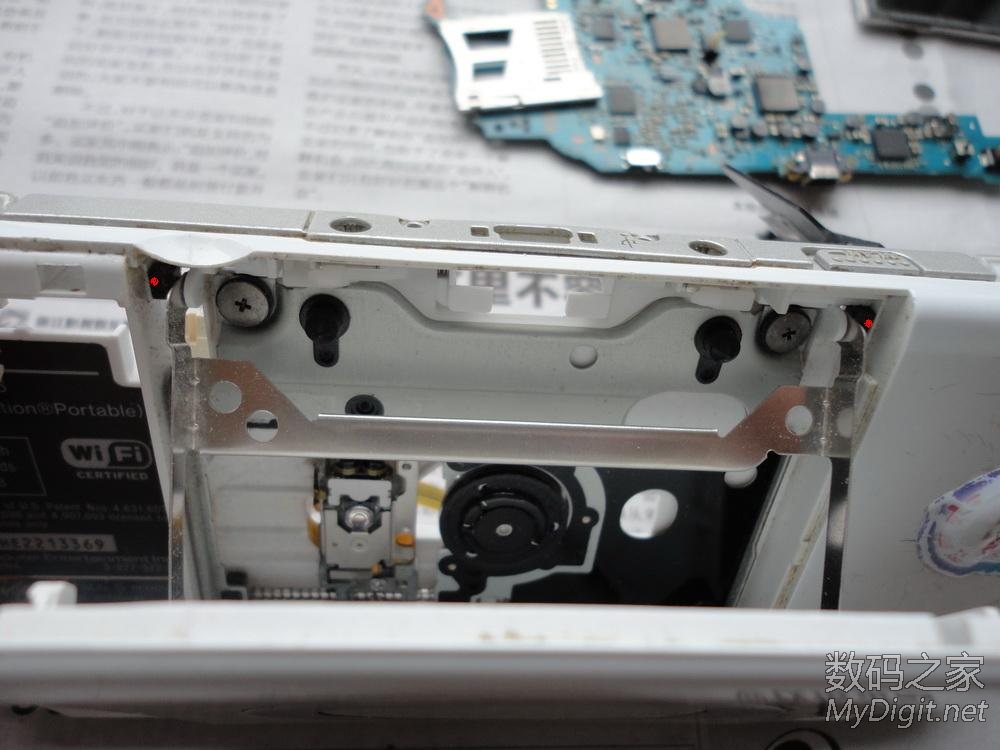

取下UMD盖红点处有4颗螺丝拧下

18取下UMD盖红点处有4颗螺丝拧下

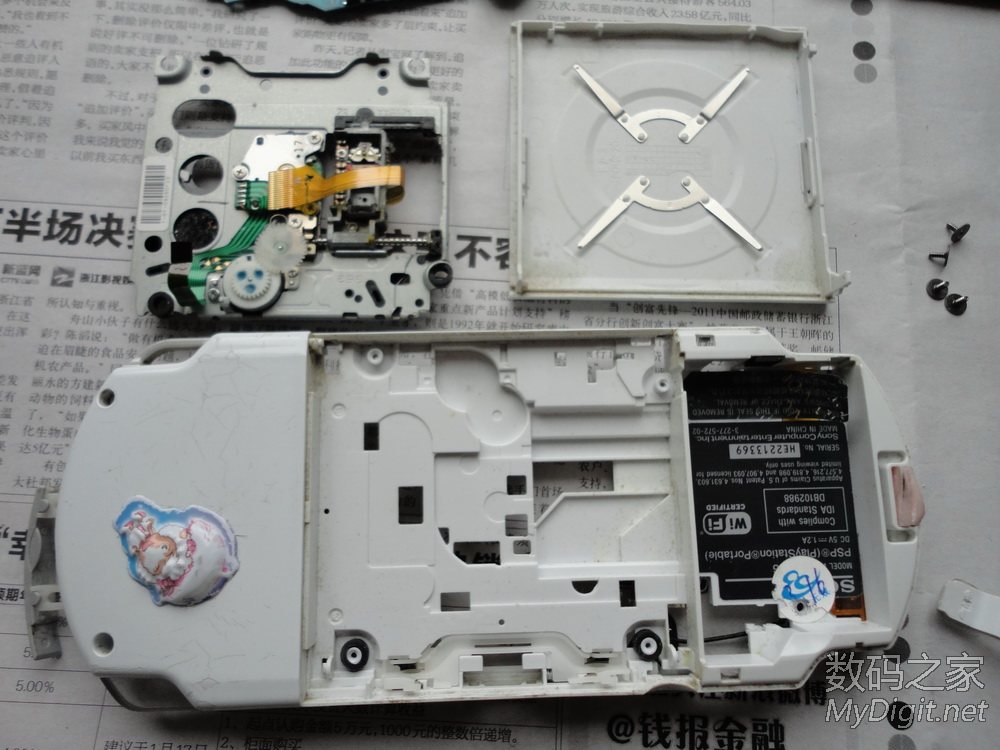

取下UMD机芯

19取下UMD机芯

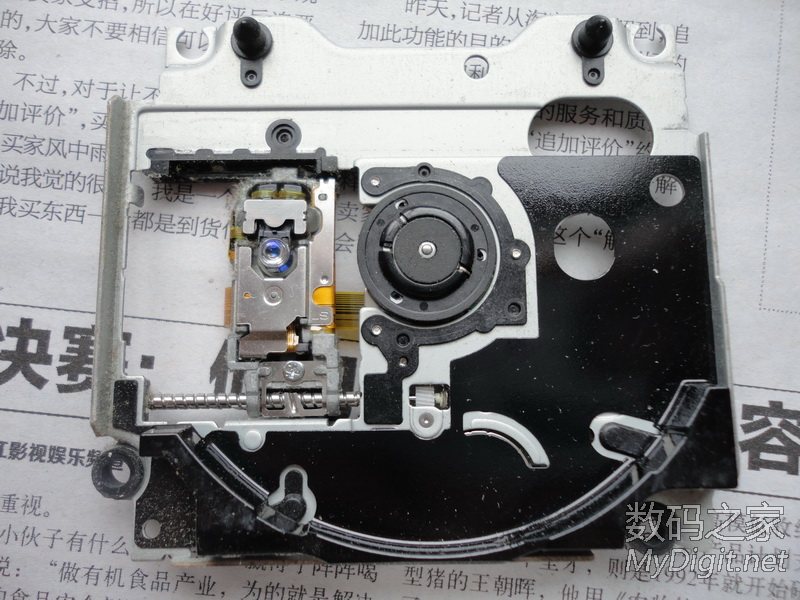

UMD正面，可以看到激光头和旋转关盘的轮

20UMD正面，可以看到激光头和旋转关盘的轮

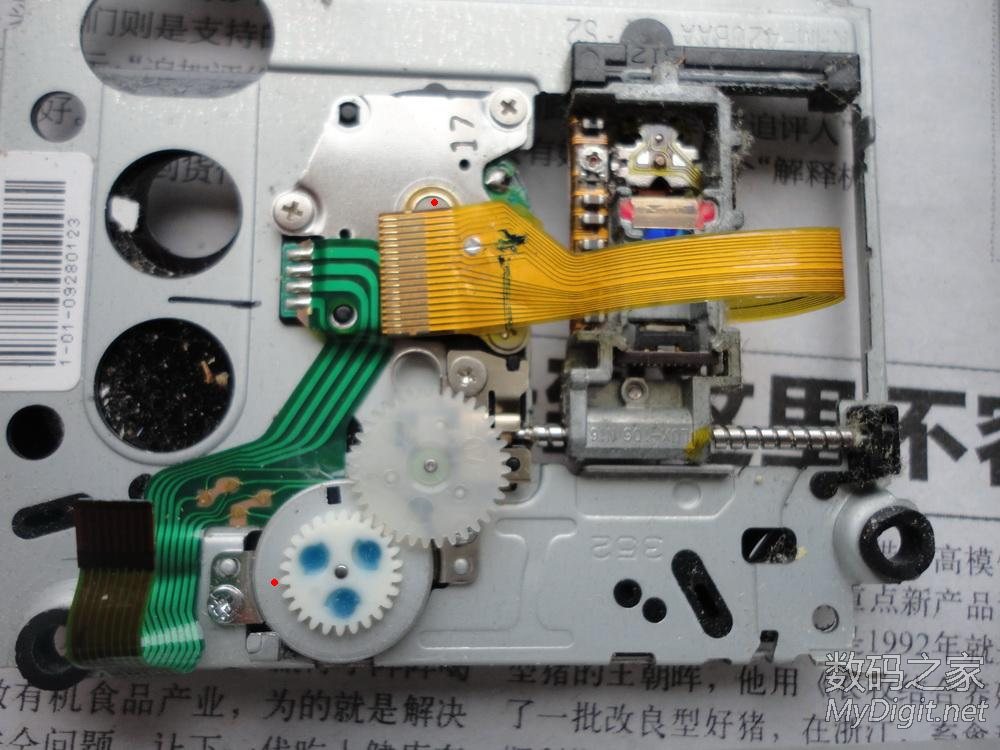

UMD机芯反面图红点处可以看到两个电机一个是移动激光头的另一个是旋转光盘用的

21UMD机芯反面图红点处可以看到两个电机一个是移动激光头的另一个是旋转光盘用的

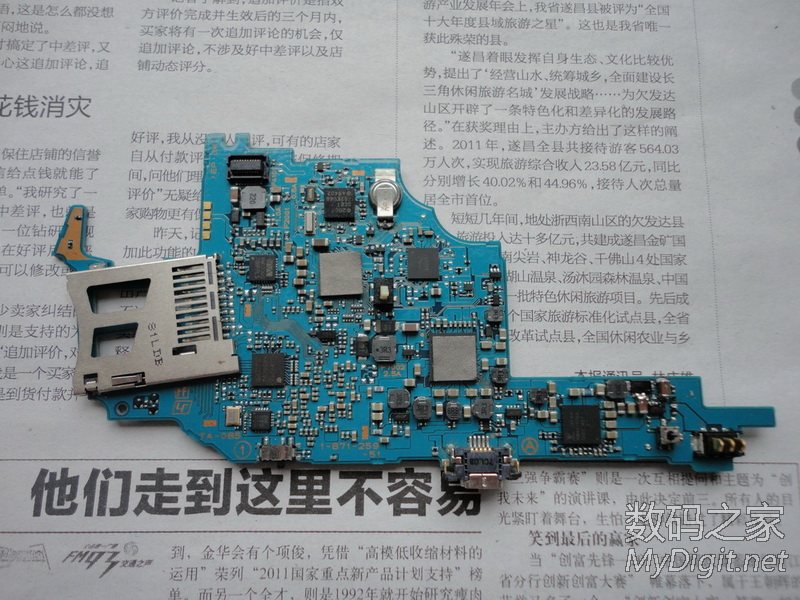

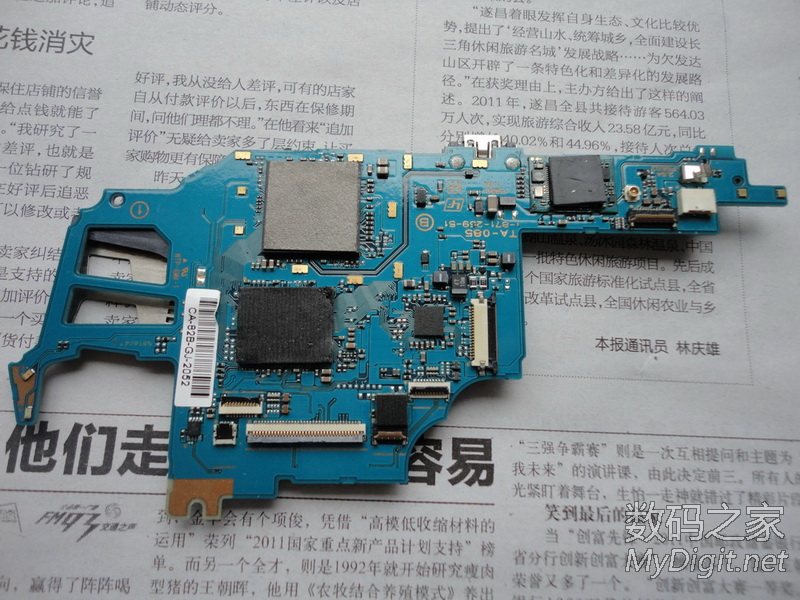

主板正面特写

22主板正面特写

主板反面特写

23主板反面特写

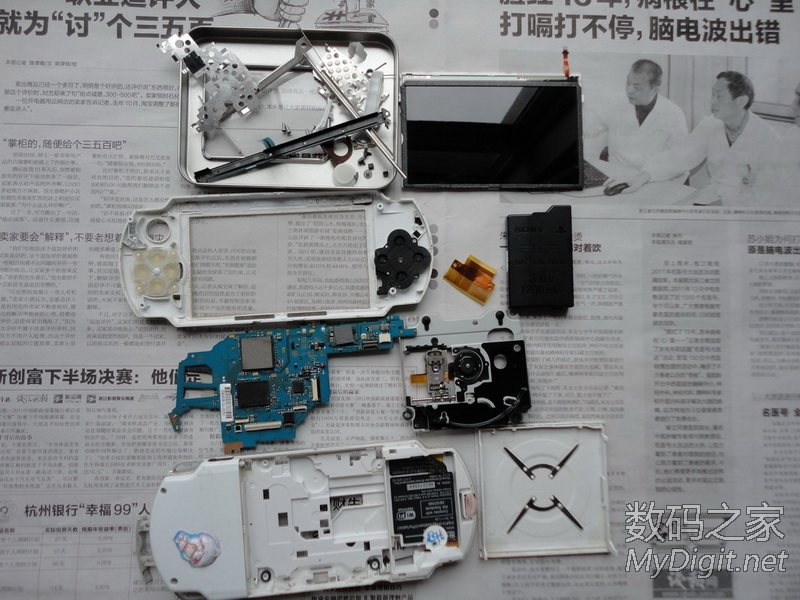

拆的差不多了来个分尸的全家福吧（呵呵用语不恰当）

24拆的差不多了来个分尸的全家福吧（呵呵用语不恰当）

　　这玩意虽说是日本的，但也不得不承认这是精品了，做工就是不一样。第一次拆这玩意的时候看到里面一层一层的头都大了，拆过一次感觉就没什么难度了，希望我这个新手的帖子对新手有用，可惜有块屏蔽网不知道该装哪里。总之不可使用蛮力，先看看要拆部位的结构，大胆小心就可以了，特别提醒排线比较脆弱不要折，拆的时候注意各部件的位置免得装多出来几个部件，小部件用盒子装好，装机按逆过程装回即可。
