拆修杂牌电视机场幅压缩故障图文教程
- 时间：2015年04月02日 15:10:20 来源：魔法猪系统重装大师官网 人气：10811

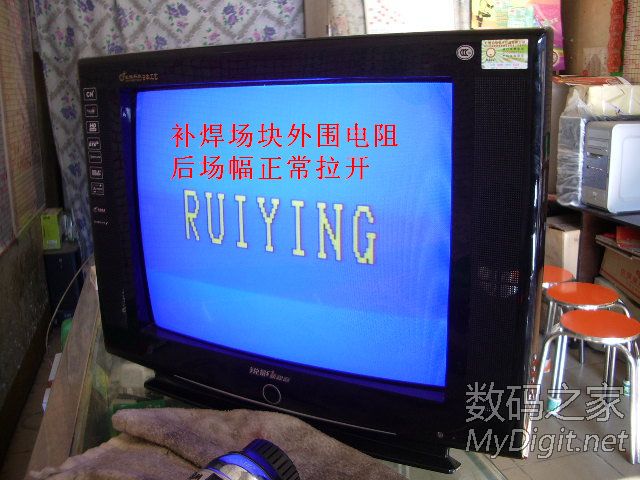

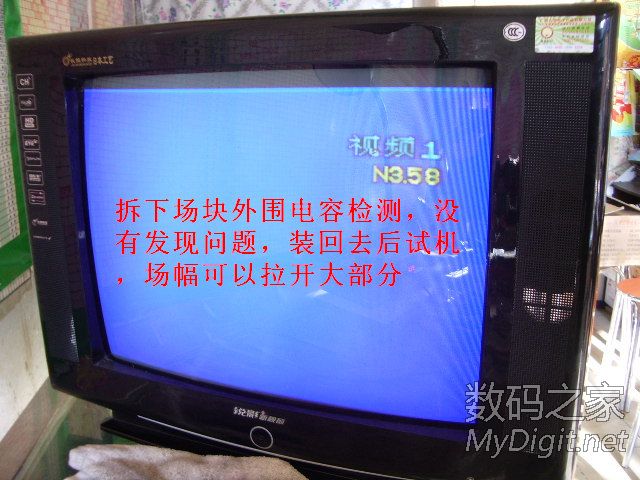

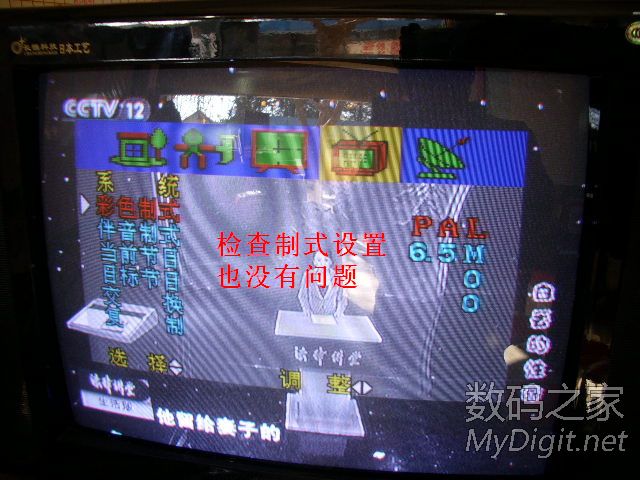

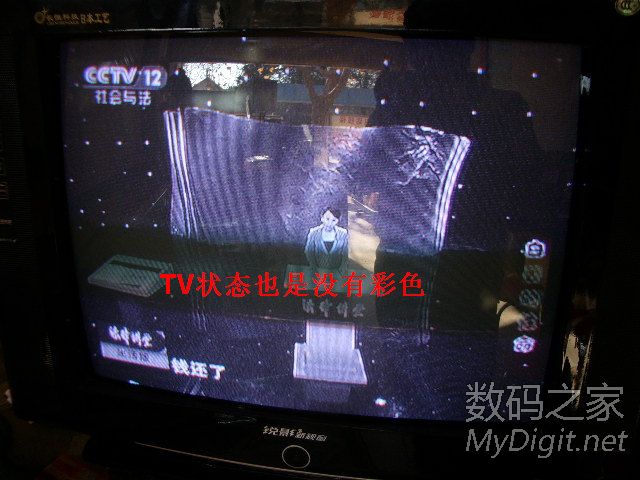

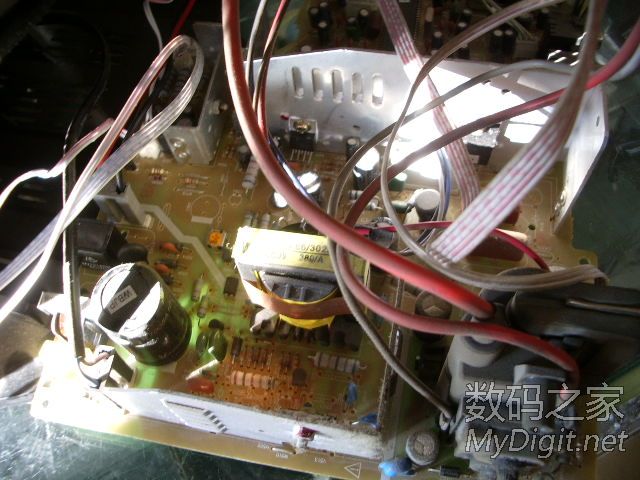

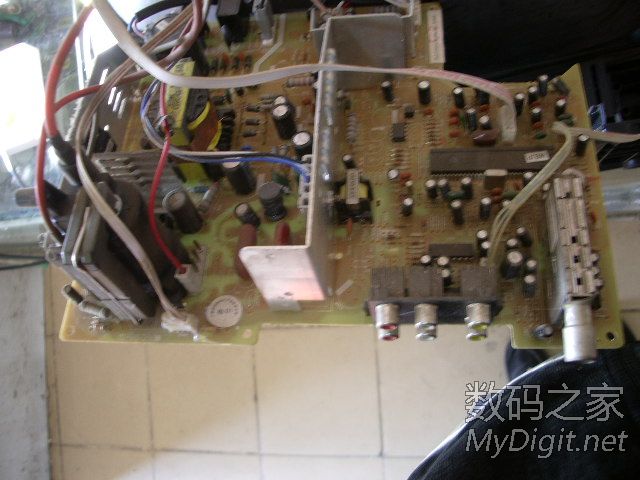

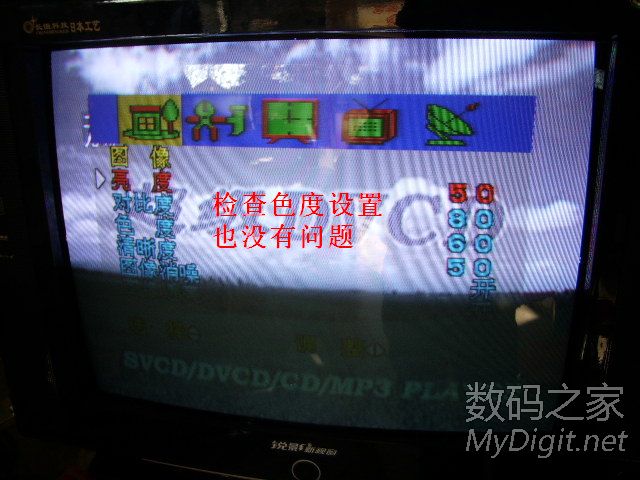

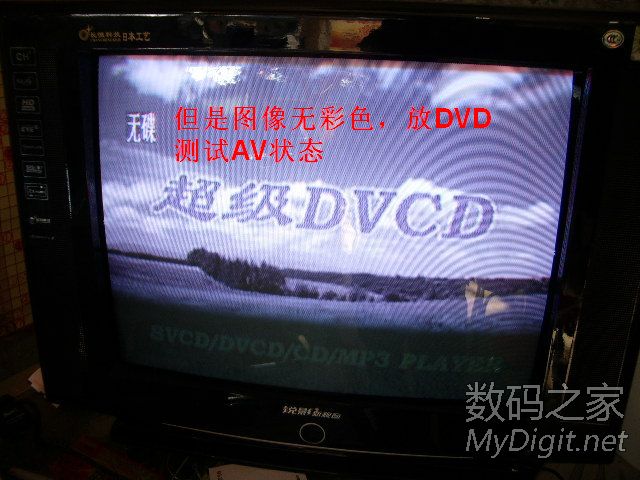

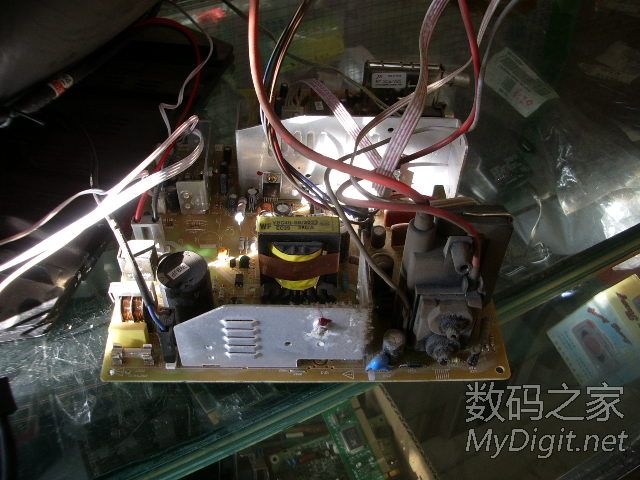

修一个杂牌电视机，故障是场幅压缩，补焊后正常拉开，但是没有彩色，制式和色彩设置也没有问题，AV和TV 都试过，一样的故障表现。

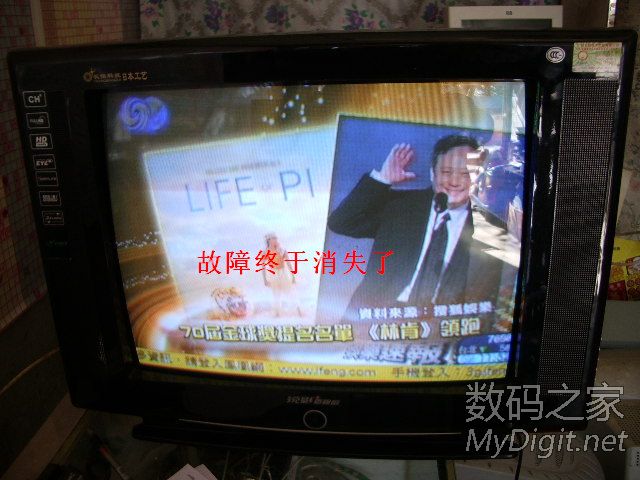

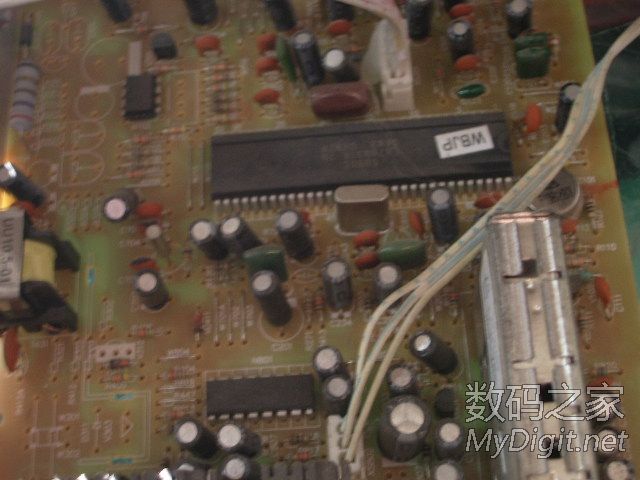

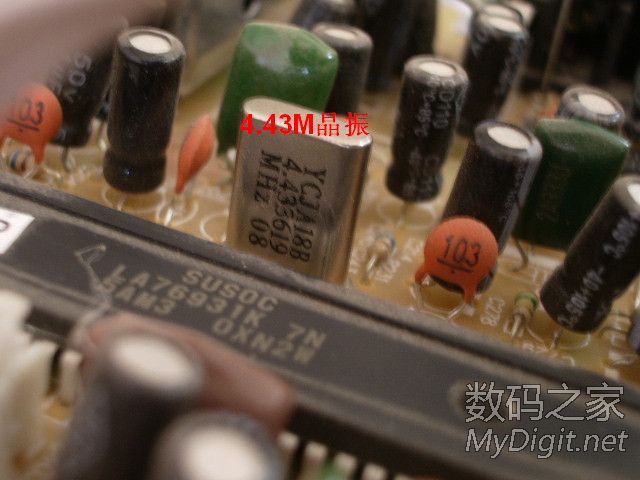

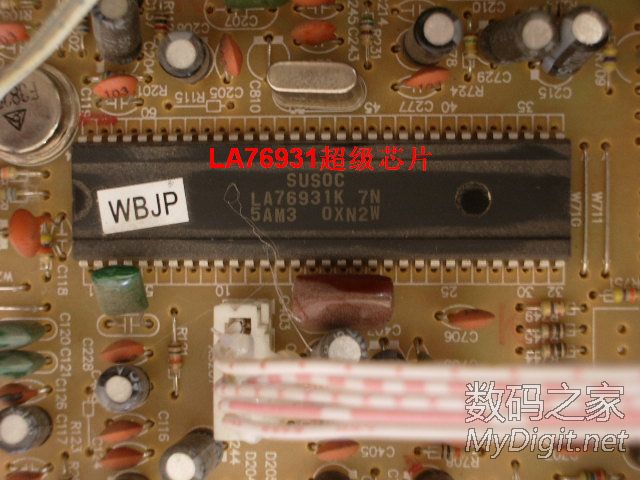

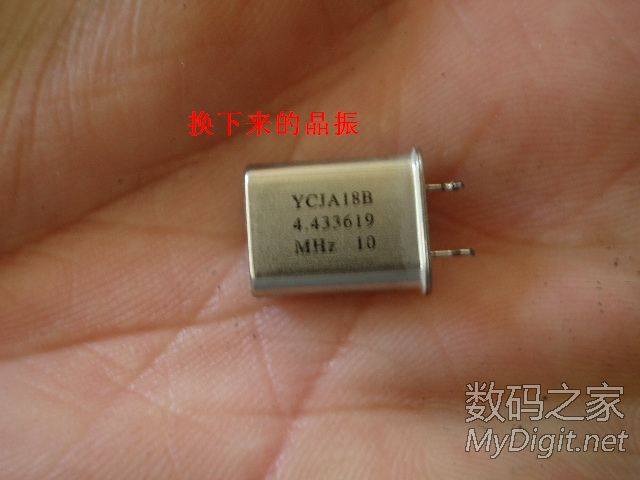

我是按如下顺序检修：1.换4.43晶体 2. 检查5V 8V电压 检查LA76931K 的11脚电压 是否为8V左右3. 不行就换个空白存储器。我从旧电视机上面拆下一个4.43晶振换掉后，试机图像颜色恢复正常，发现晶振焊盘上面有咖啡一样的颜色，怀疑是脱焊，再换回去试试看，果然是脱焊了。
ps：好友的提醒：
1.仔细看一下，场是否抖动，如果场有抖动 可能是供电有问题
2.补焊超级芯片
