cad填充,小猪教您cad填充图案怎么添加

CAD的用途很广泛，有很多功能，其中之一图案的填充。制图的时候经常会把零件的内部结构表达出来，要用到剖视图，所画的图要打上剖面线，此时要用到CAD的填充命令。那cad填充图案怎么添加？下面，小编给大家带来了cad填充图案添加的图文。

用CAD进行平面作图时会用到填充图案这一命令，软件本身自带的图案不够全面，对不同专业来说，很多图案是没有的。有自己喜欢的填充图案，但是cad中没有，怎么添加到cad中并填充图形呢？下面，小编给大家分享cad填充图案添加的经验。

cad填充图案怎么添加

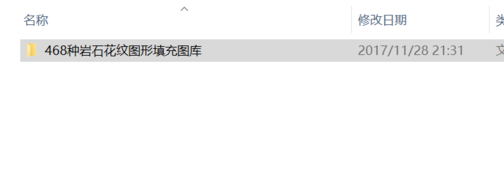

首先下载好自已所用的填充图案包，为文件夹命名方便以后查找。

添加图案载图1

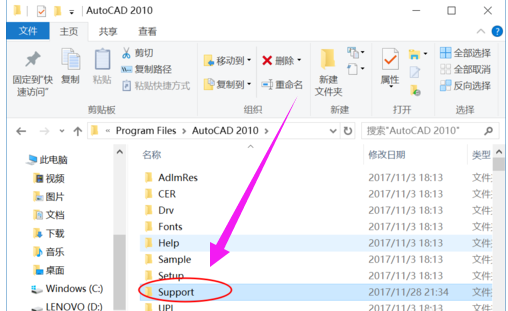

找到CAD的安装根目录：E:\Program Files\AutoCAD 2010，打开其中的文件夹Support，

cad载图2

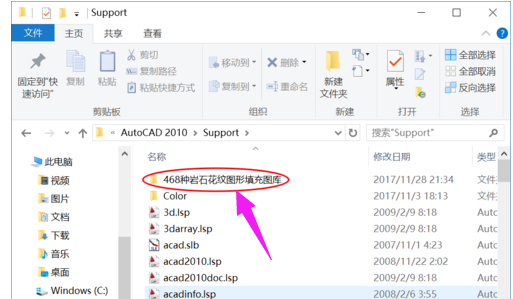

将填充图案包移动到这个文件夹里（这里就是放置自定义文件的地方，所以命名文件可以方便以后的查找修改）

图案载图3

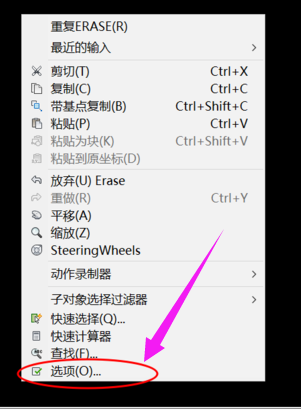

将这个填充图案包的所在地址复制下来，打开CAD。鼠标右键点击最下方的选项，进入选项设置。

添加图案载图4

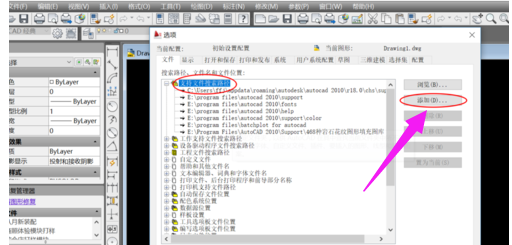

在“支持文件搜索路径”选项中点添加，

填充图案载图5

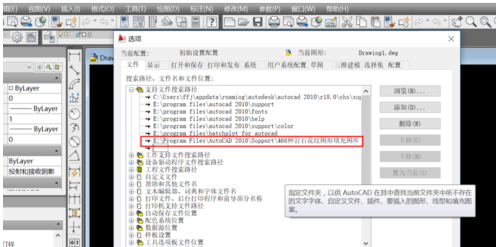

为这一选项加入刚才复制下来的填充图案包的所在地址；加载成功！

添加图案载图6

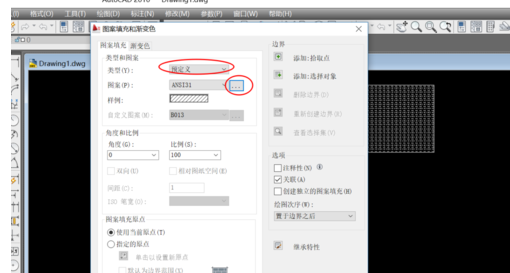

想要使用这些新加入的图案，使用填充命令时选用的类型为：预定义；

cad载图7

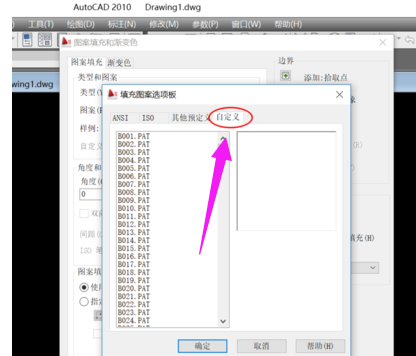

点样例栏进入自定义选项，即可使用加载的图案了。

填充图案载图8

以上就是cad填充图案添加的步骤。
