cad快捷键命令大全 图文并茂

CAD常用的快捷键命令大全，主要包括快捷键命令的键盘操作和所对应的快捷命令，方便查找和使用，对cad初学者能够快速提高绘图速度。图文并茂，非常实用。

一：常用功能键
　　F1: 获取帮助
　　F2: 实现作图窗和文本窗口的切换
　　F3: 控制是否实现对象自动捕捉
　　F4: 数字化仪控制　
　　F5: 等轴测平面切换
　　F6: 控制状态行上坐标的显示方式
　　F7: 栅格显示模式控制
　　F8: 正交模式控制
　　F9: 栅格捕捉模式控制
　　F10: 极轴模式控制
　　F11: 对象追踪模式控制
　　（用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。）
二常用CTRL，ALT快捷键
　　ALT+TK 如快速选择
　　ALT+NL 线性标注 ALT+VV4 快速创建四个视口
　　ALT+MUP提取轮廓
　　Ctrl+B: 栅格捕捉模式控制（F9）
　　Ctrl+C: 将选择的对象复制到剪切板上
　　Ctrl+F: 控制是否实现对象自动捕捉（F3）
　　Ctrl+G: 栅格显示模式控制（F7）
　　Ctrl+J: 重复执行上一步命令
　　Ctrl+K: 超级链接
　　Ctrl+N: 新建图形文件
　　Ctrl+M: 打开选项对话框
　　Ctrl+O：打开图象文件
　　Ctrl+P：打开打印对说框
　　Ctrl+S：保存文件
　　Ctrl+U：极轴模式控制（F10）
　　Ctrl+v：粘贴剪贴板上的内容
　　Ctrl+W：对象追 踪式控制（F11）
　　Ctrl+X：剪切所选择的内容
　　Ctrl+Y：重做
　　Ctrl+Z：取消前一步的操作
　　Ctrl+1：打开特性对话框
　　Ctrl+2：打开图象资源管理器
　　Ctrl+3：打开工具选项板
　　Ctrl+6：打开图象数据原子
　　Ctrl+8或QC：快速计算器

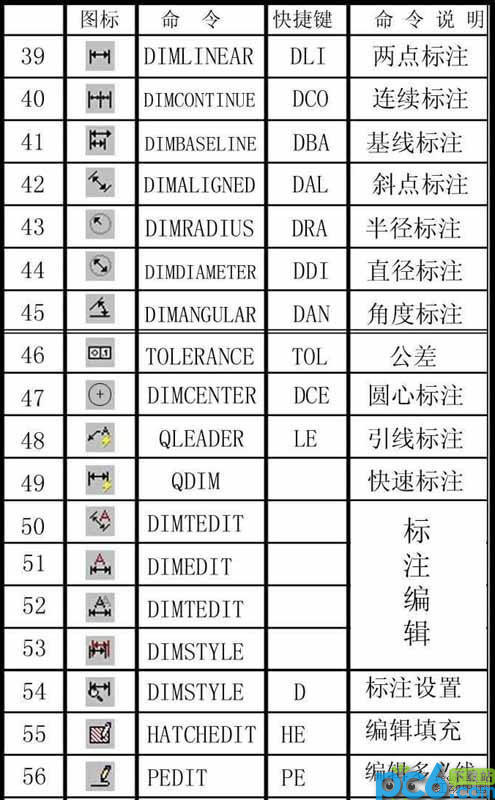

三 尺寸标注
　　DRA：半径标注
　　DDI：直径标注
　　DAL：对齐标注
　　DAN：角度标注
　　END：捕捉到端点
　　MID：捕捉到中点
　　INT：捕捉到交点
　　CEN：捕捉到圆心
　　QUA：捕捉到象限点
　　TAN：捕捉到切点
　　PER：捕捉到垂足
　　NOD：捕捉到节点
　　NEA：捕捉到最近点
　　AA：测量区域和周长（area)
　　ID：指定坐标
　　LI：指定集体（个体）的坐标
　　AL：对齐（align)
　　AR： 阵列（array)
　　AP：加载*lsp程系
　　AV：打开视图对话框（dsviewer)
　　SE：打开对象自动捕捉对话框
　　ST：打开字体设置对话框（style)
　　SO：绘制二围面（ 2d solid)
　　SP：拼音的校核（spell)
　　SC：缩放比例 (scale)
　　SN：栅格捕捉模式设置（snap)
　　DT：文本的设置（dtext)
　　DI：测量两点间的距离
　　OI：插入外部对象
　　RE：更新显示
　　RO：旋转
　　LE：引线标注
　　ST：单行文本输入
　　La：图层管理器

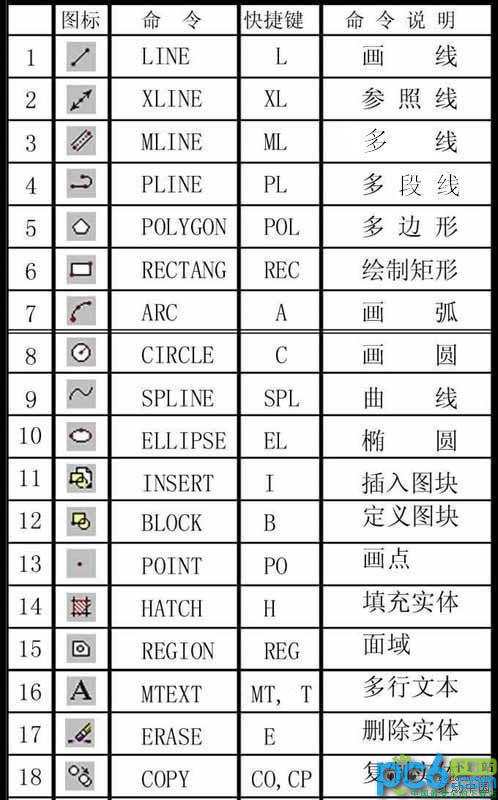

四 绘图命令
　　A：绘圆弧
　　B：定义块
　　C：画圆
　　D：尺寸资源管理器
　　E：删除
　　F：倒圆角
　　G：对相组合
　　H：填充
　　I：插入
　　J：对接
　　S：拉伸
　　T：多行文本输入
　　W：定义块并保存到硬盘中
　　L：直线
　　M：移动
　　X：炸开
　　V：设置当前坐标
　　U：恢复上一次操做
　　O：偏移
　　P：移动
　　Z：缩放
　　以下包括3ds max快捷键
　　显示降级适配（开关） 【O】
　　适应透视图格点 【Shift】+【Ctrl】+【A】
　　排列 【Alt】+【A】
　　角度捕捉（开关） 【A】
　　动画模式 （开关） 【N】
　　改变到后视图 【K】
　　背景锁定（开关） 【Alt】+【Ctrl】+【B】
　　前一时间单位 【.】
　　下一时间单位 【，】
　　改变到上（Top）视图 【T】
　　改变到底（Bottom）视图 【B】
　　改变到相机（Camera）视图 【C】
　　改变到前（Front）视图 【F】
　　改变到等大的用户（User）视图 【U】
　　改变到右（Right）视图 【R】
　　改变到透视（Perspective）图 【P】
　　循环改变选择方式 【Ctrl】+【F】
　　默认灯光（开关） 【Ctrl】+【L】
　　删除物体 【DEL】
　　当前视图暂时失效 【D】
　　是否显示几何体内框（开关） 【Ctrl】+【E】
　　显示第一个工具条 【Alt】+【1】
　　专家模式棿佑（开关） 【Ctrl】+【X】
　　暂存（Hold）场景 【Alt】+【Ctrl】+【H】
　　取回(Fetch）场景 【Alt】+【Ctrl】+【F】
　　冻结所选物体 【6】
　　跳到最后一帧 【END】
　　跳到第一帧 【HOME】
　　显示/隐藏相机（Cameras） 【Shift】+【C】
　　显示/隐藏几何体（Geometry) 【Shift】+【O】
　　显示/隐藏网格(Grids) 【G】
　　显示/隐藏帮助（Helpers）物体 【Shift】+【H】
　　显示/隐藏光源（Lights) 【Shift】+【L】
　　显示/隐藏粒子系统（Particle Systems) 【Shift】+【P】
　　显示/隐藏空间扭曲（Space Warps）物体 【Shift】+【W】
　　锁定用户界面（开关） 【Alt】+【0】
　　匹配到相机（Camera）视图 【Ctrl】+【C】
　　材质（Material)编辑器【M】
　　最大化当前视图 （开关） 【W】
　　脚本编辑器 【F11】
　　新的场景 【Ctrl】+【N】
　　法线（Normal）对齐 【Alt】+【N】
　　向下轻推网格小键盘【-】
　　向上轻推网格小键盘【+】
　　NURBS表面显示方式【Alt】+【L】或【Ctrl】+【4】
　　NURBS调整方格1 【Ctrl】+【1】
　　NURBS调整方格2 【Ctrl】+【2】
　　NURBS调整方格3 【Ctrl】+【3】
　　偏移捕捉 【Alt】+【Ctrl】+【空格】
　　打开一个MAX文件 【Ctrl】+【O】
　　平移视图 【Ctrl】+【P】
　　交互式平移视图 【I】
　　放置高光(Highlight) 【Ctrl】+【H】
　　播放/停止动画 【/】
　　快速（Quick）渲染 【Shift】+【Q】
　　回到上一场景*作 【Ctrl】+【A】
　　回到上一视图*作 【Shift】+【A】
　　撤消场景*作 【Ctrl】+【Z】
　　撤消视图*作 【Shift】+【Z】
　　刷新所有视图 【1】
　　用前一次的参数进行渲染 【Shift】+【E】或【F9】
　　渲染配置 【Shift】+【R】或【F10】
　　在xy/yz/zx锁定中循环改变 【F8】
　　约束到X轴 【F5】
　　约束到Y轴 【F6】
　　约束到Z轴 【F7】
　　旋转（Rotate）视图模式 【Ctrl】+【R】或【V】
　　保存（Save）文件 【Ctrl】+【S】
　　透明显示所选物体（开关） 【Alt】+【X】
　　选择父物体 【PageUp】
　　选择子物体 【PageDown】
　　根据名称选择物体 【H】
　　选择锁定（开关） 【空格】
　　减淡所选物体的面（开关） 【F2】
　　显示所有视图网格（Grids）（开关） 【Shift】+【G】
　　显示/隐藏命令面板 【3】
　　显示/隐藏浮动工具条 【4】
　　显示最后一次渲染的图画 【Ctrl】+【I】
　　显示/隐藏主要工具栏【Alt】+【6】
　　显示/隐藏安全框 【Shift】+【F】
　　*显示/隐藏所选物体的支架 【J】
　　显示/隐藏工具条 【Y】/【2】
　　百分比（Percent）捕捉（开关） 【Shift】+【Ctrl】+【P】
　　打开/关闭捕捉（Snap) 【S】
　　循环通过捕捉点 【Alt】+【空格】
　　声音（开关） 【\】
　　间隔放置物体 【Shift】+【I】
　　改变到光线视图 【Shift】+【4】
　　循环改变子物体层级 【Ins】
　　子物体选择（开关） 【Ctrl】+【B】
　　帖图材质（Texture）修正 【Ctrl】+【T】
　　加大动态坐标 【+】
　　减小动态坐标 【-】
　　激活动态坐标（开关） 【X】
　　精确输入转变量 【F12】
　　全部解冻 【7】
　　根据名字显示隐藏的物体 【5】
　　刷新背景图像（Background) 【Alt】+【Shift】+【Ctrl】+【B】
　　显示几何体外框（开关） 【F4】
　　视图背景（Background) 【Alt】+【B】
　　用方框（Box）快显几何体（开关） 【Shift】+【B】
　　打开虚拟现实 数字键盘【1】
　　虚拟视图向下移动 数字键盘【2】
　　虚拟视图向左移动 数字键盘【4】
　　虚拟视图向右移动 数字键盘【6】
　　虚拟视图向中移动 数字键盘【8】
　　虚拟视图放大 数字键盘【7】
　　虚拟视图缩小 数字键盘【9】
　　实色显示场景中的几何体（开关） 【F3】
　　全部视图显示所有物体 【Shift】+【Ctrl】+【Z】
　　*视窗缩放到选择物体范围（Extents） 【E】
　　缩放范围 【Alt】+【Ctrl】+【Z】
　　视窗放大两倍 【Shift】+数字键盘【+】
　　放大镜工具 【Z】
　　视窗缩小两倍 【Shift】+数字键盘【-】
　　根据框选进行放大 【Ctrl】+【w】
　　视窗交互式放大 【[】
　　视窗交互式缩小 【]】
　　轨迹视图
　　加入（Add）关键帧 【A】
　　前一时间单位 【<；】
　　下一时间单位 【>；】
　　编辑（Edit）关键帧模式 【E】
　　编辑区域模式 【F3】
　　编辑时间模式 【F2】
　　展开对象（Object）切换 【O】
　　展开轨迹（Track）切换 【T】
　　函数（Function)曲线模式 【F5】或【F】
　　锁定所选物体 【空格】
　　向上移动高亮显示 【↓】
　　向下移动高亮显示 【↑】
　　向左轻移关键帧 【←】
　　向右轻移关键帧 【→】
　　位置区域模式 【F4】
　　回到上一场景*作 【Ctrl】+【A】
　　撤消场景*作 【Ctrl】+【Z】
　　用前一次的配置进行渲染 【F9】
　　渲染配置 【F10】
　　向下收拢 【Ctrl】+【↓】
　　向上收拢 【Ctrl】+【↑】
　　材质编辑器
　　用前一次的配置进行渲染 【F9】
　　渲染配置 【F10】
　　撤消场景*作 【Ctrl】+【Z】
　　示意（Schematic）视图
　　下一时间单位 【>；】
　　前一时间单位 【<；】
　　回到上一场景*作 【Ctrl】+【A】
　　撤消场景*作 【Ctrl】+【Z】
　　Active Shade
　　绘制（Draw）区域 【D】
　　渲染（Render) 【R】
　　锁定工具栏（泊坞窗） 【空格】
　　视频编辑
　　加入过滤器（Filter）项目 【Ctrl】+【F】
　　加入输入（Input）项目 【Ctrl】+【I】
　　加入图层（Layer）项目 【Ctrl】+【L】
　　加入输出(Output）项目 【Ctrl】+【O】
　　加入（Add）新的项目 【Ctrl】+【A】
　　加入场景（Scene）事件 【Ctrl】+【s】
　　编辑（Edit）当前事件 【Ctrl】+【E】
　　执行（Run）序列 【Ctrl】+【R】
　　新（New）的序列 【Ctrl】+【N】
　　撤消场景*作 【Ctrl】+【Z】
　　NURBS编辑
　　CV 约束法线（Normal）移动 【Alt】+【N】
　　CV 约束到U向移动 【Alt】+【U】
　　CV 约束到V向移动 【Alt】+【V】
　　显示曲线（Curves) 【Shift】+【Ctrl】+【C】
　　显示控制点（Dependents) 【Ctrl】+【D】
　　显示格子（Lattices) 【Ctrl】+【L】
　　NURBS面显示方式切换【Alt】+【L】
　　显示表面（Surfaces) 【Shift】+【Ctrl】+【s】
　　显示工具箱(Toolbox) 【Ctrl】+【T】
　　显示表面整齐（Trims) 【Shift】+【Ctrl】+【T】
　　根据名字选择本物体的子层级 【Ctrl】+【H】
　　锁定2D 所选物体 【空格】
　　选择U向的下一点 【Ctrl】+【→】
　　选择V向的下一点 【Ctrl】+【↑】
　　选择U向的前一点 【Ctrl】+【←】
　　选择V向的前一点 【Ctrl】+【↓】
　　根据名字选择子物体 【H】
　　柔软所选物体 【Ctrl】+【s】
　　转换到Curve CV 层级 【Alt】+【Shift】+【Z】
　　转换到Curve 层级 【Alt】+【Shift】+【C】
　　转换到Imports 层级 【Alt】+【Shift】+【I】
　　转换到Point 层级 【Alt】+【Shift】+【P】
　　转换到Surface CV 层级 【Alt】+【Shift】+【V】
　　转换到Surface 层级 【Alt】+【Shift】+【S】
　　转换到上一层级 【Alt】+【Shift】+【T】
　　转换降级 【Ctrl】+【X】
　　FFD
　　转换到控制点（Control Point）层级 【Alt】+【Shift】+【C】
　　到格点（Lattice）层级 【Alt】+【Shift】+【L】
　　到设置体积（Volume）层级 【Alt】+【Shift】+【S】
　　转换到上层级 【Alt】+【Shift】+【T】
　　打开的UVW贴图
　　进入编辑（Edit)UVW模式 【Ctrl】+【E】
　　调用*.uvw文件 【Alt】+【Shift】+【Ctrl】+【L】
　　保存UVW为*.uvw格式的文件 【Alt】+【Shift】+【Ctrl】+【S】
　　打断（Break）选择点 【Ctrl】+【B】
　　分离（Detach）边界点 【Ctrl】+【D】
　　过滤选择面 【Ctrl】+【空格】
　　水平翻转 【Alt】+【Shift】+【Ctrl】+【B】
　　垂直（Vertical）翻转 【Alt】+【Shift】+【Ctrl】+【V】
　　冻结（Freeze）所选材质点 【Ctrl】+【F】
　　隐藏（Hide）所选材质点 【Ctrl】+【H】
　　全部解冻（unFreeze) 【Alt】+【F】
　　全部取消隐藏（unHide) 【Alt】+【H】
　　从堆栈中获取面选集 【Alt】+【Shift】+【Ctrl】+【F】
　　从面获取选集 【Alt】+【Shift】+【Ctrl】+【V】
　　锁定所选顶点 【空格】
　　水平镜象 【Alt】+【Shift】+【Ctrl】+【N】
　　垂直镜象 【Alt】+【Shift】+【Ctrl】+【M】
　　水平移动 【Alt】+【Shift】+【Ctrl】+【J】
　　垂直移动 【Alt】+【Shift】+【Ctrl】+【K】
　　平移视图 【Ctrl】+【P】
　　象素捕捉 【S】
　　平面贴图面/重设UVW 【Alt】+【Shift】+【Ctrl】+【R】
　　水平缩放 【Alt】+【Shift】+【Ctrl】+【I】
　　垂直缩放 【Alt】+【Shift】+【Ctrl】+【O】
　　移动材质点 【Q】
　　旋转材质点 【W】
　　等比例缩放材质点 【E】
　　焊接（Weld）所选的材质点 【Alt】+【Ctrl】+【W】
　　焊接（Weld）到目标材质点 【Ctrl】+【W】
　　Unwrap的选项（Options) 【Ctrl】+【O】
　　更新贴图（Map) 【Alt】+【Shift】+【Ctrl】+【M】
　　将Unwrap视图扩展到全部显示 【Alt】+【Ctrl】+【Z】
　　框选放大Unwrap视图 【Ctrl】+【Z】
　　将Unwrap视图扩展到所选材质点的大小 【Alt】+【Shift】+【Ctrl】+【Z】
　　缩放到Gizmo大小 【Shift】+【空格】
　　缩放（Zoom）工具 【Z】
　　反应堆（Reactor)
　　建立（Create）反应（Reaction) 【Alt】+【Ctrl】+【C】
　　删除（Delete）反应（Reaction) 【Alt】+【Ctrl】+【D】
　　编辑状态（State）切换 【Alt】+【Ctrl】+【s】
　　设置最大影响（Influence) 【Ctrl】+【I】
　　设置最小影响（Influence) 【Alt】+【I】
　　设置影响值（Value) 【Alt】+【Ctrl】+【V】
　　ActiveShade (Scanline)
　　初始化 【P】
　　更新 【U】
　　宏编辑器
　　累积计数器 【Q】
　　复制 【co】
　　VBA宏命令【Alt】+【F8】
　　Visual Basic编辑器 【ALT+F11】
