CAD中如何创建遮蔽当前图层的块？

　　在CAD中，一个图形如何整体覆盖其他图形?我们在CAD绘制的图形时，往往是以线条形式绘制，不可能实现整体整面覆盖的功能。本次我向大家提供的经验，就是如何将想要的图形整块整面覆盖在其他图形的方法，即简单又实用，希望大家受用。

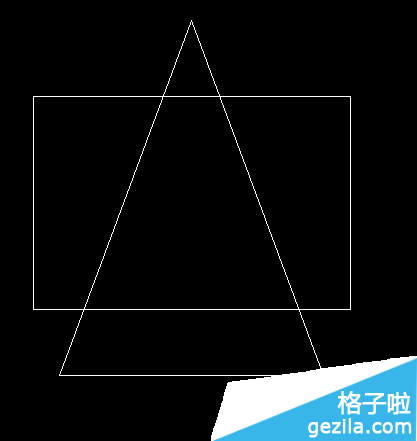

　　1、如图所示的图形，三角形与矩形;若想三角形整天整面覆盖矩形，最好的方法就是构造一个三角形的面整面覆盖住矩形。

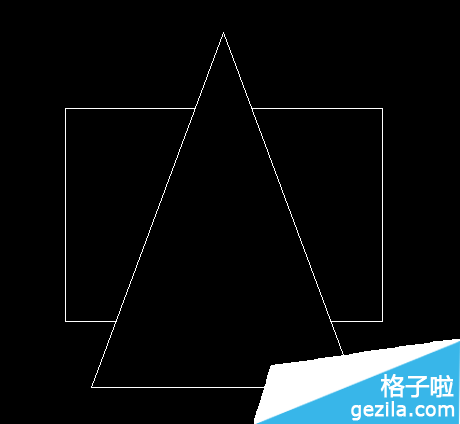

　　2、采用wipeout命令就可以创建一个整体覆盖面。首先我向大家讲解一下WIPEOUT命令,WIPEOUT其实就是创建一整块面，用于遮盖其他图层，当然选择后置也可以被遮盖。现在我们用wipeout命令创建一个三角形的面来遮盖矩形，在命令栏中输入wipeout,回车，将三角形重新绘制一遍，完成如图所示。

　　3、输入 wipeout回车 F 回车 off/on 可关闭 或打开wipeout 绘制的线段。

　　绘制圆形的图层可wipeout功能采用多线段绘制，放大缩小即可 。

　　注意事项：

　　1、矩形遮盖三角形反之即可。

　　2、多重wipeout图层可选择前置后置调节。
