在Visio2007中选择与使用形状

　　在 Visio2007绘图中，通常需要先选择形状然后才能进行其他操作，如移动、旋转或调整形状大小。Visio2007提供了几个用于选择形状的工具。了解每个工具的使用场合可以轻松地处理形状。

　　选择一个形状
　　要处理某个形状，请首先在绘图页上选择它，然后执行您的任务，例如应用格式、移动该形状、对齐它或添加文本。

　　单击“常用”工具栏上的指针工具，然后指向绘图页上您要选择的形状。
　　当指针变成四向箭头时，单击该形状。
　　

图1

　　当选择该形状时，其上将显示绿色手柄。

　　注释 您可以拖动这些手柄，调整形状大小，这些手柄在二维形状中叫做选择手柄，在一维形状中叫做端点。形状上显示的绿色圆形叫做旋转手柄，您可以沿所需的任意方向拖动它来旋转形状。

　　选择多个 Visio2007形状
　　当您要移动许多形状或设置许多形状的格式时，您可以一次选择所有要一同处理的多个形状。使用的方法取决于多种因素：要执行的操作性质、要确定为主形状的形状以及如何在绘图中排列要选择的形状（无论这些形状在页面上是相邻的还是分散的）。

　　您可以使用下列任一方法选择多个形状：

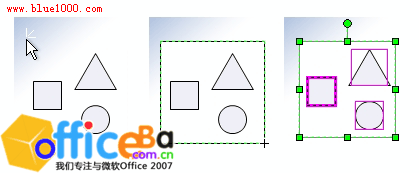

　　使用“区域选择”工具

　　当您可以方便地在形状周围绘制矩形选中内容网时（该选中内容网以绿色线条表示，包含所有要选择的形状），请使用“区域选择”工具。

　　单击“指针”工具旁边的下箭头，然后单击“‘区域选择’工具”。
　　将指针置于要选择的形状上方或形状的左侧，然后进行拖动，以便在形状周围创建选中内容网。
　　

图2

　　选择形状后，您会看到选择的形状周围出现绿色的选择手柄，各个形状周围显示洋红色线条。

　　主形状具有洋红色粗轮廓线。

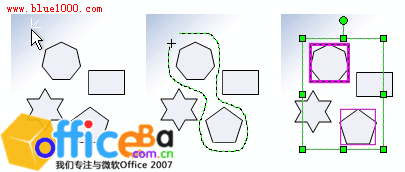

　　使用“套索选择”工具

　　使用“套索选择”工具，您可以选择非矩形区域中的多个形状。

　　单击“指针”工具旁边的下箭头，然后单击“套索选择”工具。
　　将自由绘制的选中内容网拖至要选择的形状周围。
　　

图3

　　选择多个形状时，所选的形状周围会显示绿色选择手柄。
　　提示 默认情况下，对于“区域选择”和“套索选择”工具来说，选中内容网必须完全围住它要选中的每个形状。如果您需要更多的灵活性，则可以拓宽选中内容网，以使其中的部分形状也被选中。要执行此操作，请在“工具”菜单上单击“选项”，然后在“常规”选项卡上选中“选择区域内的部分形状”复选框。

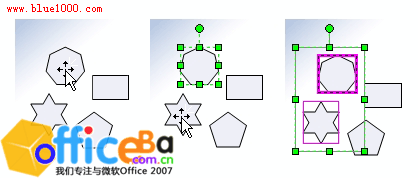

　　使用“多重选择”工具

　　使用“多重选择”工具，可以在选择内容中添加形状。此工具可用来控制主形状的定义。

　　例如，如果形状彼此靠得很近，则可以单击一个形状使其作为主形状，然后单击其他形状将它们添加至选择内容中。

　　单击“指针”工具旁边的下箭头，然后单击“多重选择”工具。
　　单击要选择的每个形状。
　　

图4

　　您选择的第一个形状周围是洋红色粗轮廓线，而所有其他形状周围都是洋红色细轮廓线。
　　注释 使用“多重选择”工具并在形状周围拖动鼠标时，指针的作用与“区域选择”工具相似。

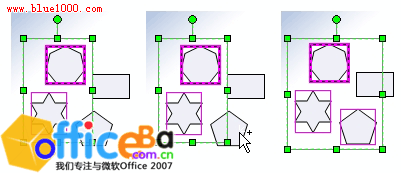

　　使用 键盘快捷方式
　　您可以按住 Shift 或 Ctrl，同时单击形状，以便一次选择多个形状。

　　您也可以使用这些键在当前选择内容中添加其他形状。例如，如果要在使用“区域选择”工具创建的选择内容中添加形状，则可以按住 Shift 或 Ctrl，然后单击相应的形状。
　　

图5

　　选择某一页上的所有形状
　　如果缩放至某个页面中并且要保持近距离仔细查看，则可以很方便地选择页面上的所有形状，而不必依次单击这些形状，或将选中内容网拖至它们周围。

　　请执行下列操作之一：

　　在“编辑”菜单上，单击“全选”。
　　按 Ctrl+A。
　　当您选择页面上的所有形状时，您在页面上拖动的最后一个形状将成为主形状。

　　选择特定类型的所有对象
　　您可以方便地选择所有特定类型的对象，如形状、组合或参考线：

　　在“编辑”菜单上，单击“按类型选择”，然后选中所需的对象类型，如形状、组合或参考线。

　　取消选择一个或多个形状
　　如果无意中在选择内容中包含了不需要的形状，则可以方便地取消选择一个或多个形状。

　　取消选择所有形状：

　　单击绘图中的空白区域或按 Esc。
　　取消选择多个选中的形状中的一个形状：

　　请按 Shift 并单击要取消其选择的形状。

　　选择内容问题疑难解答
　　如果在绘图页上选择形状时遇到了麻烦，则问题可能是形状受到保护，或者它们是组合在一起的。

　　形状处于保护状态吗？
　　如果无法选择形状，则形状可能受到保护，不允许进行选择，这样做的目的是防止您删除或应用对该形状所做的任何更改，如确定位置、调整大小、设置格式、编辑文本或旋转等。

　　删除选择保护：

　　在“视图”菜单上，单击“绘图资源管理器窗口”。
　　右键单击绘图文件名，然后单击“保护文档”。
　　在“保护文档”对话框中，清除“形状”复选框，然后单击“确定”。
　　如果您可以选择形状，但不能对其应用任何更改，则该形状可能仍然受到保护。如果您选择的形状上显示灰色的手柄，则该形状处于锁定状态，不允许应用所有更改。

　　删除所有更改保护：

　　选择形状，然后在“格式”菜单上，单击“保护”。
　　清除应用于要更改的特性的复选框，然后单击“确定”。
　　形状是否组合到一起？
　　如果可以选择形状，但是不能按您的意愿处理它，则该形状可能是一个组合形状。组合在一起的形状与一个形状具有类似的功能。例如，如果将形状组合在一起，则可以同时更改它们的颜色。

　　了解形状是否为组合形状：

　　选择该形状，然后单击“格式”菜单上的“特殊”。如果该形状“类型”指定为“组合”，则该形状为组合形状。
　　选择组合形状中的一个形状：

　　请选择该 Visio2007组合形状，然后在“编辑”菜单中，单击“打开组合”。
　　显示该形状组合的窗口即会打开。然后您可以选择一个形状并对其应用更改。完成操作后，单击窗口右上角的“关闭”按钮可关闭此窗口。
　　提示 您还可以一次单击一个组合形状，然后单击该组合形状中的一个特定形状，来选择其中的一个形状。
