三菱PLC仿真软件GX Simulator6安装使用图文教程

仿真软件的功能就是将编写好的程序在电脑中虚拟运行，如果没有编好的程序，是无法进行仿真的。

首先，在安装仿真软件GX Simulator 6之前，必须先安装编程软件GX Developer。本站提供了最新的下载：

软件名称：	三菱PLC编程软件(GX Developer)8.86中文免费版
软件大小：	227.5M
下载地址：	http://www.pc6.com/softview/SoftView_62038.html

软件名称：	三菱PLC仿真软件(GX Simulator 6)中文版
软件大小：	22.4M
下载地址：	http://www.pc6.com/softview/SoftView_63434.html

安装好编程软件和仿真软件后，在桌面或者开始菜单中并没有仿真软件的图标。
因为仿真软件被集成到编程软件GX Developer中了，其实这个仿真软件相当于编程软件的一个插件。

接下来我们做一个实例：

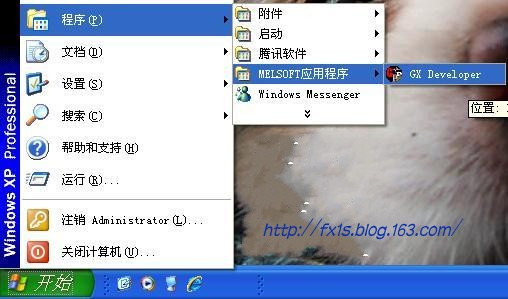

(1)首先打开编程软件

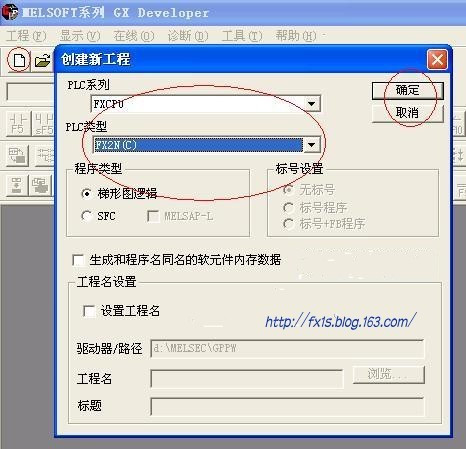

（2）启动编程软件GX Developer，创建一个“新工程”。

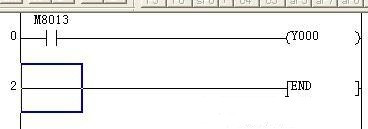

（3）编写一个简单的梯形图。


（4）可以通过“菜单栏”启动仿真。

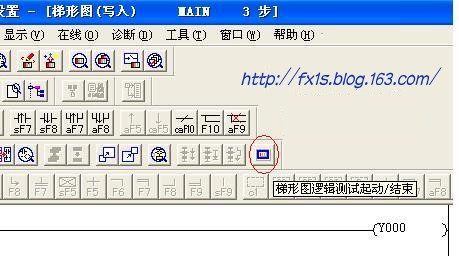

（5）也可以通过“快捷图标”启动仿真。

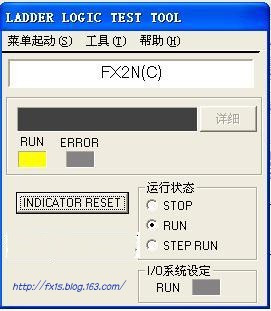

（6）上面两种方式都可以启动仿真，这个小窗口就是“仿真窗口”，显示运行状态，如果出错会有中文说明。

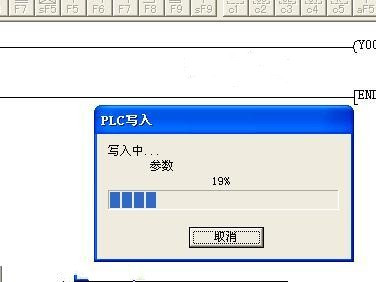

（7）启动仿真后，程序开始在电脑上模拟PLC写入过程。

 （8）这时程序已经开始运行。

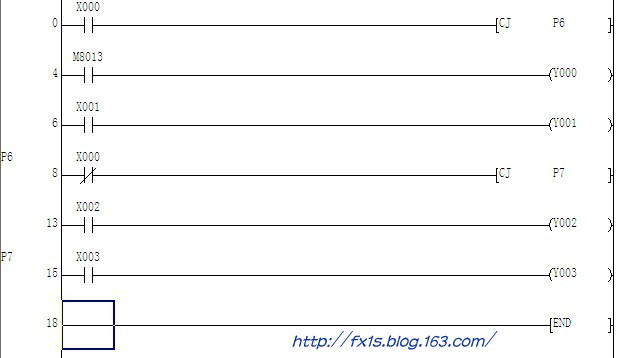

（9）并且可以通过“在线”中的“软元件测试”来强制一些输入条件ON或者OFF。监控程序的运行状态。如下面梯形图：

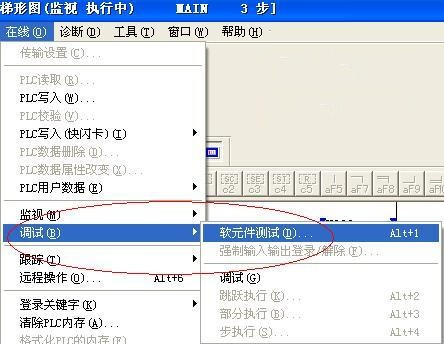

    点击工具栏“在线（O）”，弹出下拉菜单，点击“调试（B）”→“软元件测试（D）”或者直接点击“软元件测试”快捷键，

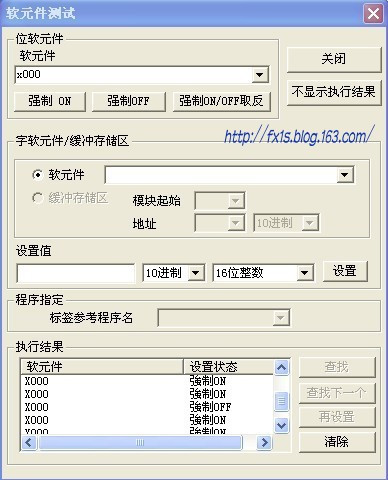

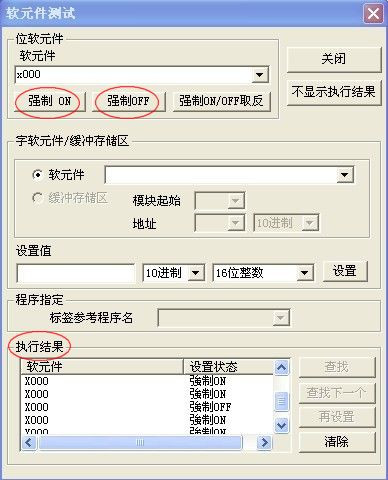

则弹出“软元件测试”对话框。

在该对话框中“位软元件”栏中输入要强制的位元件，如X0，需要把该元件置ON的，就点击“强制ON”按钮，如需要把该元件置OFF的，就点击“强制OFF”按钮。同时在“执行结果”栏中显示被强制的状态。

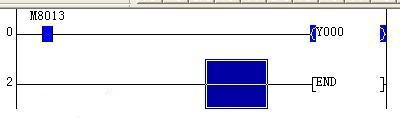

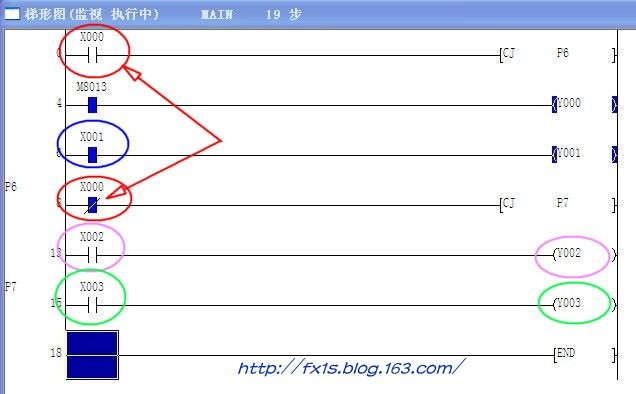

 梯形图监视执行中.........

接通的触点和线圈都用蓝色表示，同时可以看到字元件的数据在变化。

（10）各位元件的监控和时序图监控。

（a）、位元件监控

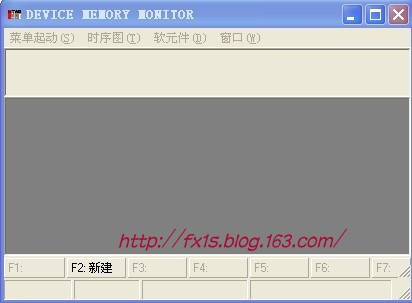

点击“启动仿真窗口”的“菜单起动S”，→“继电器内存监视（D）”弹出如图窗口，

点击“软元件D”→“位元件窗口（B）”→“Y”。

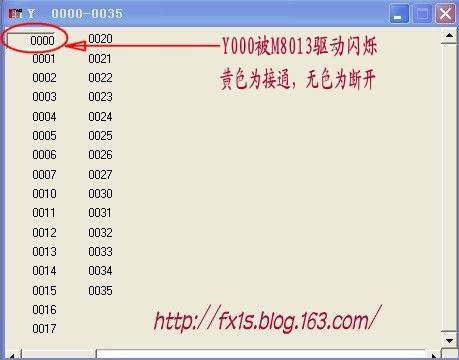

      如图即可监视到所有输出Y的状态，置ON的为黄色，处于OFF状态的不变色。用同样的方法，可以监视到PLC内所有元件的状态，对于位元件，用鼠标双击，可以强置ON，再双击，可以强置OFF，对于数据寄存器D，可以直接置数。对于T、C也可以修改当前值，因此调试程序非常方便。

 （b）、时序图监控

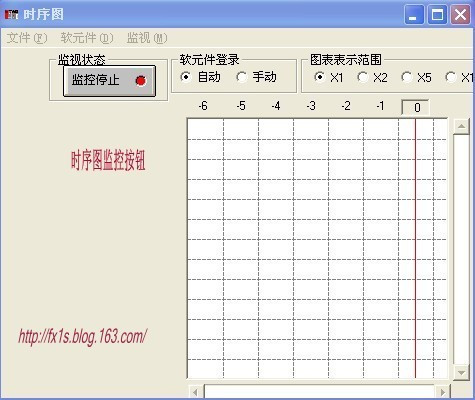

点击“仿真窗口”的“菜单起动S”，→点击“时序图（T）”→起动“（R）”，则出现“时序图监控”。

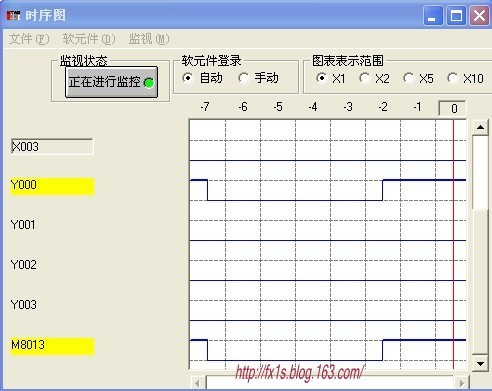

可以看到程序中各元件的变化时序图。

（11）PLC的停止和运行。

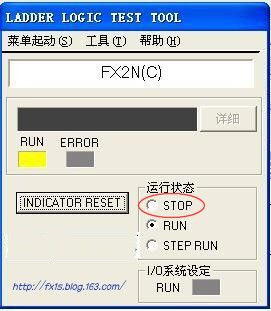

点击“仿真窗口”中的“STOP”，PLC就停止运行，再点击“RUN”，PLC又运行。

 （12）退出PLC仿真运行。

在对程序仿真测试时，通常需要对程序进行修改，这时要退出PLC仿真运行，重新对程序进行编辑修改。退出方法：先点击“仿真窗口”中的“STOP”，然后点击“工具”中的“梯形图逻辑测试结束”。

 点击“确定”即可退出仿真运行，但此时的光标还是蓝块，程序处于监控状态，不能对程序进行编辑，所以需要点击快捷图标“写入状态”，光标变成方框，即可对程序进行 编辑。
