感觉3ds Max SDK实在是博大精深，初学者入门还是很不方便，所以觉得以前发的心得应该得到补充，因而写了这样一个导出程序介绍，还是抱着学习的态度，不过还是希望能够对大家有所帮助。
想想研究3D MAX 的SDK已经有了不短的时间，真正算起来也有两个月了吧，但是讲到收获，确实不大。作为一个3D MAX二次开发的学习者，我首先学习了导出插件的编写，网上有很多参考资料，写的都差不多，可是都是写到关键的地方或者说比较模糊的地方就说不清楚了，今天我就结合自己所做的工作来讲讲3D MAX导出插件的编写心得。
环境配置:
步骤1.首先你得有VS2005,3ds Max 9，如果有就好办了，否则想办法搞到手吧，在中国做到这点应该不难。至于其他相近版本的IDE和MAX，情况基本类似。
步骤2.在3ds Max9 SDK"maxsdk"howto"3dsmaxPluginWizard中有个readme.txt，它会向你介绍如何配置3ds Max9 plugin的向导。
步骤3.启动vs2005,新建Visual C++项目，如果在右侧的模板组中能够找到”3dsmaxPluginWizard”，并且选择后能够弹出欢迎界面，说面配置已经成功了。
首先，需要做好如下的准备工作：
1. 安装一个完整版本的3D MAX与Visual Stdio。
我安装的是3D MAX 2009，最好是找一个完整的版本，因为完整的版本中有很多的学习资料与sdk供学习，很省事。3D MAX的二次开发对VS的要求是有一个对应关系的，在SDK文档中可以找到，3D MAX 2009对应的VS开发版本应该是VS 2005，确保电脑上已经安装了VS 2005。
2.定制3D MAX plug-in向导。
a.找到安装目录的3dsmaxPluginWizard文件夹(我的安装目录是C:\Program Files\Autodesk\3ds Max 9 SDK\maxsdk\howto\3dsmaxPluginWizard
)，
b.打开此目录下的MaxPluginWizard.vsz 文件，编辑ABSOLUTE PATH参数为：
Param="ABSOLUTE_PATH=C:\Program Files\Autodesk\3ds Max 9\SDK\maxsdk\howto\3dsmaxPluginWizard"
c.将3dsmaxPluginWizard文件夹下的三个文件3dsmaxPluginWizard.ico、3dsmaxPluginWizard.vsdir、3dsmaxPluginWizard.vsz拷贝到VS 2005安装目录的 VC Projects 目录下，我电脑上的目录是C:\Program Files\Microsoft Visual Studio 8\VC\vcprojects。
d.启动VS 2005,File-New Project，选择Visual C++就可以看到3ds max Plugin Wizard选项，说明定制成功。
以上只是开发前的一些准备工作，都可以直接在3D MAX SDK的文档中直接找到，不过文档可都是英文的哦，要耐心的读下去。
在以上准备工作做好以后，就可以开始开发一个插件了，由简单到复杂，先做一个简单的插件程序。插件程序的编写有两种方法，一是用插件向导，就是刚才上面所说的；另一种是通过手工创建一个插件项目，在这里暂时只讨论用插件向导来开发，比较便捷，手工开发以后在补上。
1.第一步，生成一个插件程序的工程，具体如下：
a. 打开File —>New Project —>选择3ds max Plugin Wizard，输入project名字，如 “MyExport”。

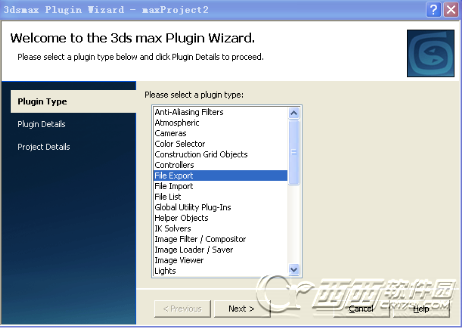

b. 进入Welcome to the 3ds max Plugin Wizard 画面，选择plugin type如图所示：
c.这里显示各种插件类型，目前要做的是一个文件的导出插件，所以选择FileExport类型。

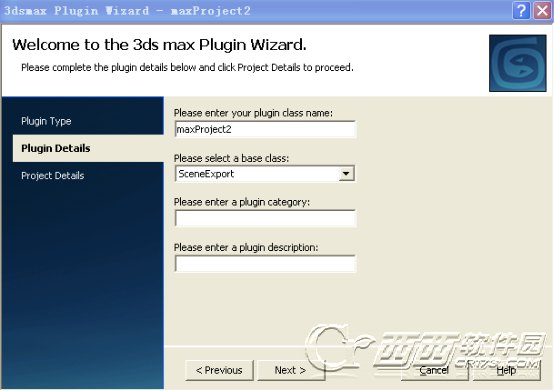

d.下一步，再出现一个对话框
不用去管这些Plugin Detail,会有默认路径的，。

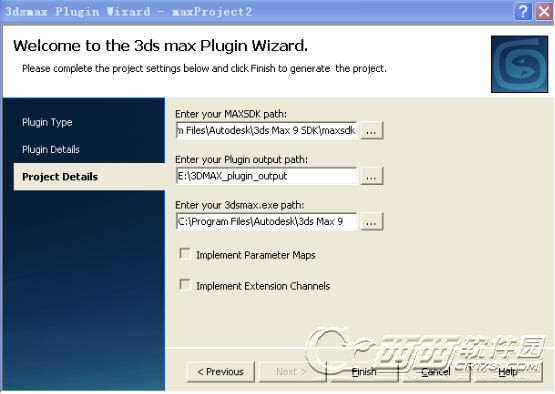

e.再下一步，设置一些路径，具体见图及注明。
注明：
Enter your MAXSDK path指的是3D MAX SDK的安装目录
Enter your Plugin output path 指的是生成插件文件.dll存放的目录，可以自己设置
Enter your 3dsmax.exe path指的是3D MAX的安装目录
2.项目生成以后，在MyExport.cpp文件中找到Ext(int n)函数，改为return _T("MY3D"), "MY3D"是根据自己的要求来添加的；
找到ShortDesc()函数，改为return _T ("MyExportPlugin")；
找到DoExport(const TCHAR *name,ExpInterface *ei,Interface *i, BOOL suppressPrompts, DWORD options)内添加：
AllocConsole();
_cprintf( "Export Begin\n" );//记得#include
3. 生成并调试你的插件，系统会执行3dsmax.exe以启动3ds Max，然后选择“文件”->”导出”，如果能看到"MyExportPlugin(*.My3D)"
说明导出成功，然后定义一个导出文件的名称即可.这样一个空的导出插件就编写成功了！接下来请看: 3D MAX导出插件编写II
Export利器：IGame
古人云：君子生非异也，善假于物也
数据导出是一个繁琐的工作，于是，有了IGame这个解脱程序员的东西：
关于IGame
IGame是Max提供给游戏开发的一个用于导入导出的接口。在Max的help里面这个东西叫做3ds Max Data Exchange Interface。有了这个接口，可以大大的简化导入导出工作的工作量。
如果有经历过用MAX SDK导出关键帧动画以及骨骼动画，Skin，Modifier等等的经历的话，我想肯定会记忆深刻。IGame的作用就是把复杂的Max的概念简化，封装。
建立IGame:
IGameScene * m_pIgame= GetIGameInterface()
坐标系：
前面我提到的导出的文章都没有提这个问题，所有的坐标都是用的MAX本身的坐标系，及Z轴向上。在游戏中坐标系可能千奇百怪，IGame考虑到这点提供了指定坐标系的功能：
IGameConversionManager * cm = GetConversionManager();
cm->SetCoordSystem(IGameConversionManager::IGAME_D3D);
m_pIgame->InitialiseIGame(true);
其中IGAME_D3D就是指定的坐标系，同样也可以自定义坐标系：
UserCoord WhackySystem = {
1, //Right Handed
1, //X axis goes right
4, //Y Axis goes in
3, //Z Axis goes down.
0, //U Tex axis is left
1, //V Tex axis is Down
};
IGameConversionManager * cm = GetConversionManager();
cm->SetUserCoordSystem(WhackySystem);
IGame要点：
GetTopLevelNodeCount：获得顶级的Node数目，不包括Root。
GetRootMaterialCount：获得所有的材质数目
GetTopLevelNode(i)：获得指定Node
GetIGameObject()：获得Node中包含的Object
GetLocalTM()：获得Node的矩阵
IGameMesh ：：GetVertex(i)：获得顶点
IGameMesh ：：GetFace(i)；获得面
IGameMesh ：：GetNormal(i)：获得法线
至于其他就依次类推了，从函数的命名，到概念的简化，无疑都比原始的MAXSDK进步了很多。有了IGame接口，大大减轻了程序员的负担，我相信没有哪个愿意把大把的时间花在数据的导入导出上。
花了几十分钟简单的试用了一下IGame写了个小小的导出插件，只导出了顶点，面，材质，法线以及矩阵，感觉基本上没什么阻碍。不过IGame最大的功能还是用在骨骼动画，关键帧动画上面，仅仅只是简单的几何体导出并不能体现出IGame的功效。
最后还是附上代码和工程吧。不得不提示一下，由于种种曲折的原因，我这个工程是在MAX8 SDK和 MAX8下 完成的，其间省略上千字曲折的经历，不过在MAX9下应该可以通过编译。编译完成后，记得在Max 中选择Export Selected而不是试用Export。
3DS MAX PlugIn 材质和纹理 材质和纹理的信息都位于node 中
材质的信息通过类Mtl获得
纹理的信息位于node中的mesh 中的UVVert
以下是获得材质的代码：
//////////////////////////////////////////////////////////////////////////
//material
Mtl* nodematerial=node->GetMtl();
if(nodematerial)
{
fprintf(m_fileStream, "%s mtl -- name:<%s>\n", GetIndent(indent),nodematerial->GetName());
}
else
{
DWORD vcolor=node->GetWireColor();
fprintf(m_fileStream,"%s color -- rgb:<%d,%d,%d>\n", GetIndent(indent),GetRValue(vcolor), GetGValue(vcolor), GetBValue(vcolor));
}
//////////////////////////////////////////////////////////////////////////
以下是获取UV的代码，需要注意的是，需要对是否有多重贴图处理：
void OnlyGeometry::ExportUVInfo(Mesh* mesh,int indent)
{
int numTVerts = mesh->getNumTVerts();
if(numTVerts>0)
{
fprintf(m_fileStream, "%s texture channel 1 -- numverts:<%d>\n", GetIndent(indent),numTVerts);
for (int i = 0; i < numTVerts; i++)
{
UVVert tvert = mesh->tVerts[i];
fprintf(m_fileStream, "%s UVW tvert %d:<%f,%f,%f>\n", GetIndent(indent),i, tvert.x, tvert.y, tvert.z);
}
// print tvert indices used by tvfaces
for (int i = 0; i < mesh->getNumFaces(); i++)
{
TVFace tface = mesh->tvFace[i];
fprintf(m_fileStream, "%s TVFace %d -- tvertind:<%d,%d,%d>\n",
GetIndent(indent),i, tface.t[0], tface.t[1], tface.t[2]);
}
}
//多重贴图
for (int chanloop = 2; chanloop < MAX_MESHMAPS - 1; chanloop++)
{
if (mesh->mapSupport(chanloop))
{
numTVerts = mesh->getNumMapVerts(chanloop);
fprintf(m_fileStream, "%s texture channel %d -- numverts:<%d>\n", GetIndent(indent),chanloop, numTVerts);
for (int i = 0; i < numTVerts; i++)
{
UVVert tvert = mesh->mapVerts(chanloop)[i];
fprintf(m_fileStream, "%s UVW tvert %d:<%f,%f,%f>\n", GetIndent(indent),i, tvert.x, tvert.y, tvert.z);
}
// now, print tvert indices used by tvfaces
for (int i = 0; i < mesh->getNumFaces(); i++)
{
TVFace tface = mesh->mapFaces(chanloop)[i];
fprintf(m_fileStream, "%s TVFace %d -- tvertind:<%d,%d,%d>\n", GetIndent(indent),
i, tface.t[0], tface.t[1], tface.t[2]);
}
}
}
}
从简单开始 邂逅Geometry
Download[onlygeometry.rar]
几何体的导出是相当容易的，有了上次获得Node的基础，获得几何体的信息就显得顺其自然了。
几何体关心的主要信息就是顶点和三角面，自然还有纹理坐标，法线，顶点颜色，切线，BinNormal等等，不过这些都是后话，首先我们只关心顶点和面。
同时另外一个重要的信息就是矩阵信息，需要注意的是，在不同的Frame中矩阵信息很可能会发生变化，这点需要注意下。
在第一个例子的基础上 只需要添加为数不多的代码即可实现。
首先我们需要判断结点是不是包含几何体信息：
BOOL OnlyGeometry::nodeEnum(INode* node,int indent)
{
……
ObjectState os = node->EvalWorldState(m_ip->GetTime());
if (os.obj)
{
if(os.obj->SuperClassID()==GEOMOBJECT_CLASS_ID)
{
ExportGeomObject(node,indent);
}
}
for (int c = 0; c < node->NumberOfChildren(); c++) {
if (!nodeEnum(node->GetChildNode(c),indent+1))
return FALSE;
}
return TRUE;
}
然后在具体的导出几何体的函数中，我们还需要再判断一次：
void OnlyGeometry::ExportGeomObject(INode* node,int indent)
{
TimeValue time= m_ip->GetTime();
ObjectState os=node->EvalWorldState(time);
if(!os.obj)
return;
if (os.obj->ClassID() == Class_ID(TARGET_CLASS_ID, 0))
return;
…………………..
这是因为在3DS MAX中还有很多其他的物体也包含了几何体信息，例如相机和灯光的Target部分，所以需要过滤一下。
然后就直接获取我们需要的信息，首先是矩阵：我们使用
INode:: GetObjectTMAfterWSM()来获得。这里WSM是World Space Modifier的缩写。意思是在使用了World Space Modifier之后的矩阵。关于World Space Modifier的详细信息可以参看SDK的文档，因为本例中没有用到任何的World Space Modifier。所以这里如果使用INode::GetObjectTM()的效果也是一样的。
Matrix3 tm=node->GetObjTMAfterWSM(time);
Point3 row=tm.GetRow(0);
fprintf(m_fileStream,"%s%s<%f %f %f>\n",GetIndent(indent),_T("Matrix Row 0:"),row.x,row.y,row.z);
row=tm.GetRow(1);
fprintf(m_fileStream,"%s%s<%f %f %f>\n",GetIndent(indent),_T("Matrix Row 1:"),row.x,row.y,row.z);
row=tm.GetRow(2);
fprintf(m_fileStream,"%s%s<%f %f %f>\n",GetIndent(indent),_T("Matrix Row 2:"),row.x,row.y,row.z);
row=tm.GetRow(3);
fprintf(m_fileStream,"%s%s<%f %f %f>\n",GetIndent(indent),_T("Matrix Row 3:"),row.x,row.y,row.z);
接下来就是顶点和三角面的导出，在Max中的结点并没有直接保存了Mesh的信息，我们如果要获得Mesh的信息需要首先将Object转化为Mesh，然后再从Mesh获得具体的信息：
TriObject* triobj=0;
triobj=(TriObject*)os.obj->ConvertToType(time,Class_ID(TRIOBJ_CLASS_ID,0));
这里Max给我们执行的其实是一个Deep Copy，所以我们可以等会转换完成后把内存释放。
if(triobj!=os.obj) //deep copy
{
Mesh * mesh = &(triobj->GetMesh());
if(mesh)
{
mesh->buildNormals();
fprintf(m_fileStream,"%s%s\n",GetIndent(indent),_T("Geometry Data:"));
fprintf(m_fileStream,"%s%s%d%s%d\n",GetIndent(indent+1),_T("Vertex Number:"),mesh->getNumVerts(),_T("Face Number:"),mesh->getNumFaces());
//顶点信息
for(int i=0;i
{
Point3 vert = tm * mesh->verts[i];
fprintf(m_fileStream, "%s vertex %d:<%f,%f,%f>\n", GetIndent(indent),i, vert.x, vert.y, vert.z);
}
//面信息
for (int i = 0; i < mesh->getNumFaces(); i++)
{
fprintf(m_fileStream, "%s face %d -- verts:<%d,%d,%d> edgevis:<%d,%d,%d> smoothgrp:<0x%x> matid:<%d>\n",
GetIndent(indent),
i,
mesh->faces[i].v[0],
mesh->faces[i].v[1],
mesh->faces[i].v[2],
mesh->faces[i].getEdgeVis(0) ? 1 : 0,
mesh->faces[i].getEdgeVis(1) ? 1 : 0,
mesh->faces[i].getEdgeVis(2) ? 1 : 0,
mesh->faces[i].getSmGroup(),
mesh->faces[i].getMatID());
}
}
}
delete triobj;
fprintf(m_fileStream,"%s%s\n",GetIndent(indent),_T("Geometry End"));
fprintf(m_fileStream, "\n");
}
到此为止，我们的初步导出Geometry的工作就顺利完成了，可以打开Max试一试，输出的简单的文件如下：
Begin Do Header
Begin Do Nodes
Totoal Node Number:3
Root Name:Scene Root
Node Name:Box01
Matrix Row 0:<1.000000 0.000000 0.000000>
Matrix Row 1:<0.000000 1.000000 0.000000>
Matrix Row 2:<0.000000 0.000000 1.000000>
Matrix Row 3:<-19.448299 -3.523636 0.000000>
Geometry Data:
Vertex Number:8Face Number:12
vertex 0:<-40.204018,-28.128052,0.000000>
vertex 1:<1.307419,-28.128052,0.000000>
vertex 2:<-40.204018,21.080780,0.000000>
vertex 3:<1.307419,21.080780,0.000000>
vertex 4:<-40.204018,-28.128052,24.273842>
vertex 5:<1.307419,-28.128052,24.273842>
vertex 6:<-40.204018,21.080780,24.273842>
vertex 7:<1.307419,21.080780,24.273842>
face 0 -- verts:<0,2,3> edgevis:<1,1,0> smoothgrp:<0x2> matid:<1>
face 1 -- verts:<3,1,0> edgevis:<1,1,0> smoothgrp:<0x2> matid:<1>
face 2 -- verts:<4,5,7> edgevis:<1,1,0> smoothgrp:<0x4> matid:<0>
face 3 -- verts:<7,6,4> edgevis:<1,1,0> smoothgrp:<0x4> matid:<0>
face 4 -- verts:<0,1,5> edgevis:<1,1,0> smoothgrp:<0x8> matid:<4>
face 5 -- verts:<5,4,0> edgevis:<1,1,0> smoothgrp:<0x8> matid:<4>
face 6 -- verts:<1,3,7> edgevis:<1,1,0> smoothgrp:<0x10> matid:<3>
face 7 -- verts:<7,5,1> edgevis:<1,1,0> smoothgrp:<0x10> matid:<3>
face 8 -- verts:<3,2,6> edgevis:<1,1,0> smoothgrp:<0x20> matid:<5>
face 9 -- verts:<6,7,3> edgevis:<1,1,0> smoothgrp:<0x20> matid:<5>
face 10 -- verts:<2,0,4> edgevis:<1,1,0> smoothgrp:<0x40> matid:<2>
face 11 -- verts:<4,6,2> edgevis:<1,1,0> smoothgrp:<0x40> matid:<2>
Geometry End
Node Name:Pyramid01
Matrix Row 0:<1.000000 0.000000 0.000000>
Matrix Row 1:<0.000000 1.000000 0.000000>
Matrix Row 2:<0.000000 0.000000 1.000000>
Matrix Row 3:<24.578979 -52.777748 0.005000>
Geometry Data:
Vertex Number:6Face Number:8
vertex 0:<24.578979,-52.777748,43.850536>
vertex 1:<-1.593857,-72.522881,0.005000>
vertex 2:<50.751816,-72.522881,0.005000>
vertex 3:<50.751816,-33.032616,0.005000>
vertex 4:<-1.593857,-33.032616,0.005000>
vertex 5:<24.578979,-52.777748,0.005000>
face 0 -- verts:<0,1,2> edgevis:<1,1,1> smoothgrp:<0x4> matid:<0>
face 1 -- verts:<0,2,3> edgevis:<1,1,1> smoothgrp:<0x2> matid:<0>
face 2 -- verts:<0,3,4> edgevis:<1,1,1> smoothgrp:<0x10> matid:<0>
face 3 -- verts:<0,4,1> edgevis:<1,1,1> smoothgrp:<0x20> matid:<0>
face 4 -- verts:<1,5,2> edgevis:<1,1,1> smoothgrp:<0x8> matid:<0>
face 5 -- verts:<2,5,3> edgevis:<1,1,1> smoothgrp:<0x8> matid:<0>
face 6 -- verts:<3,5,4> edgevis:<1,1,1> smoothgrp:<0x8> matid:<0>
face 7 -- verts:<4,5,1> edgevis:<1,1,1> smoothgrp:<0x8> matid:<0>
Geometry End
Node Name:Box02
Matrix Row 0:<1.000000 0.000000 0.000000>
Matrix Row 1:<0.000000 1.000000 0.000000>
Matrix Row 2:<0.000000 0.000000 1.000000>
Matrix Row 3:<128.516830 57.409515 0.000000>
Geometry Data:
Vertex Number:8Face Number:12
vertex 0:<111.216064,37.396194,0.000000>
vertex 1:<145.817596,37.396194,0.000000>
vertex 2:<111.216064,77.422836,0.000000>
vertex 3:<145.817596,77.422836,0.000000>
vertex 4:<111.216064,37.396194,-40.238293>
vertex 5:<145.817596,37.396194,-40.238293>
vertex 6:<111.216064,77.422836,-40.238293>
vertex 7:<145.817596,77.422836,-40.238293>
face 0 -- verts:<2,0,3> edgevis:<1,0,1> smoothgrp:<0x2> matid:<0>
face 1 -- verts:<1,3,0> edgevis:<1,0,1> smoothgrp:<0x2> matid:<0>
face 2 -- verts:<5,4,7> edgevis:<1,0,1> smoothgrp:<0x4> matid:<1>
face 3 -- verts:<6,7,4> edgevis:<1,0,1> smoothgrp:<0x4> matid:<1>
face 4 -- verts:<1,0,5> edgevis:<1,0,1> smoothgrp:<0x8> matid:<4>
face 5 -- verts:<4,5,0> edgevis:<1,0,1> smoothgrp:<0x8> matid:<4>
face 6 -- verts:<3,1,7> edgevis:<1,0,1> smoothgrp:<0x10> matid:<3>
face 7 -- verts:<5,7,1> edgevis:<1,0,1> smoothgrp:<0x10> matid:<3>
face 8 -- verts:<2,3,6> edgevis:<1,0,1> smoothgrp:<0x20> matid:<5>
face 9 -- verts:<7,6,3> edgevis:<1,0,1> smoothgrp:<0x20> matid:<5>
face 10 -- verts:<0,2,4> edgevis:<1,0,1> smoothgrp:<0x40> matid:<2>
face 11 -- verts:<6,4,2> edgevis:<1,0,1> smoothgrp:<0x40> matid:<2>
Geometry End
END MYEXPORTER
MAX Script Export/Import
2个工作日
写了一套简单的Export/Import插件
一直对MAX的 Script感到很好奇
说说使用的感受吧。
首先，如果要使用这套Script那么 首先会陷入到庞大的MAX的概念的汪洋大海之中
MAX中很多概念不同于平常熟知的 RealTime里面的思想
例如，MAX中的纹理坐标，每个顶点都有一对UV 这个很正常
但是同时 MAX对每个Face也保存了UV，这是因为MAX中的 每个Face都有可能是不同的贴图
等等
第二，如果熟悉了MAX中的哪些类能够干什么 那么Script也就是很水道渠成的事情了。为了写这2个插件，MAX Script 的help翻了无数次，几乎每写一句就要去翻一次。
第三，MAX中的数组起位置是1，但是MAX中有的概念 使用数组表示的时候起始位置为0 ，例如纹理的Channel，起始就是为0，并且Channel0 很危险，写入错误直接让MAX挂掉
第四，脚本编写很考验打字的准确度，由于变量没有类型，不需要声明就可以试用，打错一个字母的话那就查吧，运气不好的话，会让你疯掉的，同时MAX的脚本编辑器 超级难用。
第五，编写导入插件的时候，发现Script 中读入数据异常痛苦，我在Script的帮助中没有发现任何类似c语言中的fprintf(%...)的东西，只有通过脚本提供的skiptostring来做。
第六 Max Script的函数 没有明确的返回值的概念，不习惯
第七 那个调试器 太难用了，我打了无数个messagebox
总结：对于导入导出插件来说其实用SDK和Script 编写其实差别不大，因为都只是涉及到数据的读取和写入，并不涉及到复杂的逻辑。如果编写渲染类型或者是动画控制类型的插件 我觉得还是用script好一些，因为可以直接在MAX中看到结果，同时还能够一句一句的执行，很方便。
我只是初学，希望有经验的人给点经验，最后附上简单的插件代码，
导出插件只能到处一个几何体，点击ExportGeo按钮，然后点选几何体，即可输出
导入插件没什么特别的操作，导入插件结尾有些仓促
以下是导入插件：其实导入插件没什么必要写，反正是在MAX中建模，直接保存为MAX文件就可以了，这里
纯属练手
macroScript ImportGeo category: "HowTo2"
(
--从文件中读入某个分割符 后面 的数据
--FileStream：文件句柄
--needload ：储存读取后的值的变量 (string or value)
--spliter：分隔符(string)
--bReadLine: 是否读取分隔符后所有的数据 1表示读取后面所有
fn LoadData FileStream spliter bReadLine=
(
temp=skiptostring FileStream spliter
if bReadLine==1 then
needload=readline FileStream
else
needload=readvalue FileStream
)
--***************************************************
--******************************************************
--****************************************************
vert_array = #()
face_array = #()
sgroup_array = #()
matid_array = #()
edge_array = #()
tm_row1=#()
tm_row2=#()
tm_row3=#()
tm_row4=#()
nodename=""
--以下均为material变量
_Material_Name
_Material_Type
_Material_Ambient
_Material_Diffuse
_Material_Specular
_Material_Specular_Lv
_Material_Glossiness
_Material_SelfillumColor
_Material_SelfillumAmount
_Material_DiffTexPath
BitmapPath
channel_num
UVW_Ver_Num
UVW_Face_Num
Vert_UV=#() --所有的顶点的uv都放在这里
Face_UV=#() --所有的面的uv都放在这里
Vert_UV_Size=#() --用于记录每个channel的顶点的uv总数
Face_UV_Size=#() --用语及了每个channel的面uv总数
in_name=getopenfilename()
if in_name!=undefined then
(
in_file=openfile in_name
if in_file!=undefined then
(
--node name
temp= readline in_file
token=filterString temp " "
nodename=(token[token.count] as string)
--**************************************************
--material info
_Material_Name=LoadData in_file "->" 1
_Material_Type=LoadData in_file "->" 1
_Material_Ambient=LoadData in_file "->" 0
_Material_Diffuse=LoadData in_file "->" 0
_Material_Specular=LoadData in_file "->" 0
_Material_Specular_Lv=LoadData in_file "->" 0
_Material_Glossiness=LoadData in_file "->" 0
_Material_SelfillumColor=LoadData in_file "->" 0
_Material_SelfillumAmount=LoadData in_file "->" 0
_Material_DiffTexPath=LoadData in_file "->" 1
--**************************************************
--node matrix
--temp= readline in_file
tt=readDelimitedString in_file ":"
temp=readvalue in_file
append tm_row1(temp)
tt=readDelimitedString in_file ":"
temp=readvalue in_file
append tm_row2(temp)
tt=readDelimitedString in_file ":"
temp=readvalue in_file
append tm_row3(temp)
tt=readDelimitedString in_file ":"
temp=readvalue in_file
append tm_row4(temp)
--************************************************
--vertex info
temp= readline in_file
token=filterString temp " "
num_vert=token[token.count] as integer
for i=1 to num_vert do
(
tt=readDelimitedString in_file ":"
temp=readvalue in_file
append vert_array (temp)
)
--************************************************************
--face info
temp=readline in_file
token=filterstring temp " "
num_face=(token[token.count] as integer)
for j=1 to num_face do
(
append face_array (readValue in_file)
append sgroup_array (readValue in_file)
append matid_array (readValue in_file)
edge1 = readValue in_file
edge2 = readValue in_file
edge3 = readValue in_file
append edge_array (#(edge1, edge2, edge3))
)
--************************************************************
--uv info
-- in max channel begin with 0
--the channel 0 stores the vertex color info,no uv info
channel_num=LoadData in_file ":" 0
for b=1 to (channel_num-1) do
(
--读出Channel id
channel_id=LoadData in_file ":" 0
--texture map path
BitmapPath=LoadData in_file "->" 1
--读出uv Vertex 的数量
temp_size=LoadData in_file ":" 0
append Vert_UV_Size temp_size
--uv的数据
for i=1 to temp_size do
(
append Vert_UV (readValue in_file)
)
--uv face的 数量
temp_size==LoadData in_file ":" 0
append Face_UV_Size temp_size
for i=1 to temp_size do
(
append Face_uv (readValue in_file)
)
)
)
close in_file
)
meditmaterials[1].ambient=_Material_Ambient
meditmaterials[1].diffuse=_Material_Diffuse
meditmaterials[1].shaderbyname=_Material_type
meditmaterials[1].specular=_material_specular
meditmaterials[1].specularlevel=_material_specular_lv
meditmaterials[1].glossiness=_material_glossiness
meditmaterials[1].selfillumcolor=_Material_SelfillumColor
meditmaterials[1].selfillumamount=_Material_SelfillumAmount
meditmaterials[1].diffuseMapEnable=true
bmp =bitmaptexture filename: _Material_DiffTexPath
meditmaterials[1].diffusemap=bmp
new_mesh = mesh vertices:vert_array faces:face_array --materialIDs:#(0,1) tverts:vert_uv
for f = 1 to num_face do
(
setFaceSmoothGroup new_mesh f sgroup_array[f]
setFaceMatID new_mesh f matid_array[f]
setEdgeVis new_mesh f 1 edge_array[f][1]
setEdgeVis new_mesh f 2 edge_array[f][2]
setEdgeVis new_mesh f 3 edge_array[f][3]
)
myTransform = new_mesh.transform
new_mesh.transform.row1 = tm_row1[1]
new_mesh.transform.row2 = tm_row2[1]
new_mesh.transform.row3 = tm_row3[1]
new_mesh.transform.row4 = tm_row4[1]
new_mesh.name=(nodename as string)
new_mesh.material=meditmaterials[1]
meshop.setMapSupport new_mesh 0 true
meshop.setMapSupport new_mesh 1 true
--set vertex uv for every vertex
meshop.setNumMapVerts new_mesh 1 Vert_UV_Size[1] keep:false
for i=1 to Vert_UV_Size[1] do
(
meshop.setMapVert new_mesh 1 i Vert_UV[i]
)
--set face uv for every face
meshop.setnummapfaces new_mesh 1 Face_UV_Size[1] keep:false
for i=1 to Face_UV_Size[1] do
(
meshop.setMapFace new_mesh 1 i Face_UV[i]
)
update new_mesh
)
以下是导出插件：
到处插件很容易写，导入插件花了2倍于导出的时间
-- export by sssa2000
macroScript ExportGeo category:"HowTo2"
(
fn GetGeometry o =
(
Superclassof o == Geometryclass and classof o != TargetObject
)
fn DumpMaterial m file=
(
--只对Standard类型的材质处理
--获得diffuse and diffuse map
ismat=iskindof m material
if ismat then
(
name=m.name
format "Material Name-> %\n" name to: file
class_of_mat=classof m
--messagebox class_of_mat
if (class_of_mat )==Standardmaterial then
(
type=m.shaderByName
format "Material Type->%\n" type to: file
_ambient=m.ambient
format "Ambient Value->%\n" _ambient to:file
diffuse_value=m.diffuse
format "Diffuse Value->%\n" diffuse_value to:file
_specular=m.specular
format "Specular Value->%\n" _specular to:file
_specularLevel =m.specularLevel
format "SpecularLevel Value->%\n" _specularLevel to:file
_Glossiness=m.Glossiness
format "Glossiness Value->%\n" _Glossiness to:file
_selfIllumColor =m.selfIllumColor
format "SelfIllumColor Value->%\n" _selfIllumColor to:file
_selfIllumAmount =m.selfIllumAmount
format "SelfIllumAmount Value->%\n" _selfIllumAmount to:file
diffuse_map_path=m.diffusemap.filename
format "Diffuse Map Path->%\n" diffuse_map_path to:file
)
)
format "\n" to: file
)
--/////////////////////////////////////////////////////////////////////////////////////////
obj = pickobject filter:GetGeometry
if isValidNode obj then
(
nodename=obj.name
--First export the matrix
row1=obj.transform.row1
row2=obj.transform.row2
row3=obj.transform.row3
row4=obj.transform.row4
tmesh = snapshotAsMesh obj
out_name = GetSaveFileName()
if out_name != undefined then
(
out_file = createfile out_name
format "Node Name: %\n" nodename to: out_file
format "\n" to: out_file
--******************************************************
-- material info
node_material=obj.material
num_sub_material=getNumSubMtls obj.material
DumpMaterial obj.material out_file
for y=1 to num_sub_material do
(
sub_mat=getSubMtl obj.material y
DumpMaterial sub_mat= out_file
)
--******************************************************
format "Node TM Row1: %\n" row1 to: out_file
format "Node TM Row2: %\n" row2 to: out_file
format "Node TM Row3: %\n" row3 to: out_file
format "Node TM Row4: %\n" row4 to: out_file
--******************************************************
-- vertex info
num_verts = tmesh.numverts
num_faces = tmesh.numfaces
format "Number of Ver: %\n" num_verts to:out_file
for v = 1 to num_verts do
format "Ver%: %\n" v (getVert tmesh v) to:out_file
format "\n" to:out_file
--***********************************************
--face info
format "Number of Face: %\n" num_faces to:out_file
for f = 1 to num_faces do
(
face = getFace tmesh f
sgroup = getFaceSmoothGroup tmesh f
matid = getFaceMatId tmesh f
edge1 = getEdgeVis tmesh f 1
edge2 = getEdgeVis tmesh f 2
edge3 = getEdgeVis tmesh f 3
format "%,%,%,%,%,%\n" face sgroup matid edge1 edge2 edge3 to:out_file
)
--******************************************************
--uv info
channel=meshop.getnummaps tmesh --number of texture
format "\n" to: out_file
format "Channel Number:%\n" channel to:out_file
for i=1 to (channel-1) do
(
-- channel的计数从0开始
--channel 0 is vertex color so do not export it
IsSupport=meshop.getMapSupport tmesh i
if IsSupport==true then
(
format "Channel ID:%\n" i to:out_file
if classof obj.material.maps[i+1]==Bitmaptexture then
format "Map File Path->%\n" obj.material.maps[i+1].filename to: out_file
else
format "Map File Path->Null\n" to: out_file
num_uv_ver=meshop.getNumMapVerts tmesh i
num_uv_face=meshop.getNumMapFaces tmesh i
format "UVW Vertex Number:%\n" num_uv_ver to:out_file
for j=1 to num_uv_ver do
(
vert_uvw=meshop.getMapVert tmesh i j
--messagebox (vert_uvw as string)
format "% \n" vert_uvw to: out_file
)
format "UVW Face Number:%\n" num_uv_face to:out_file
for o=1 to num_uv_face do
(
uvw_face=meshop.getMapFace tmesh i o
format "% \n" uvw_face to: out_file
)
)
else
(
--format "Do Not Support Channel %\n" i to:out_file
)
)
close out_file
edit out_name
)
)
)
