cad图形界限,小猪教您cad图形界限怎么设置

时间:2018年08月10日 13:32:09    来源:魔法猪系统重装大师官网    人气:8803

在CAD中进行大图绘制的时候,会发现屏幕不能完全显示我们绘制的图形,如果用户不做任何设置,CAD系统对作图范围不作限制。这个时候,我们就需要设置cad图形界限。那么,CAD图形界限怎么设置呢?下面,小编给大家分享cad图形界限的设置经验。

在使用cad软件的时候会遇到cad图形界限的问题,CAD中设置图形界限的快捷键是Limits,cad图形界限怎么设置,有时候我们在cad中绘制大的图形的时候,会发现屏幕不能完全显示我们绘制的图形,那CAD的图形界限如何设置呢?下面,小编给大家讲解cad图形界限的设置技巧。

cad图形界限怎么设置


打开CAD软件进入绘图页面后

图形

图形载图1

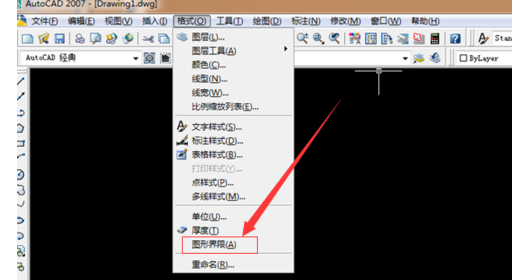

在下面命令栏里输入英文limits后按回车键或者点击上面的工具栏格式→图形界限

图形

图形载图2

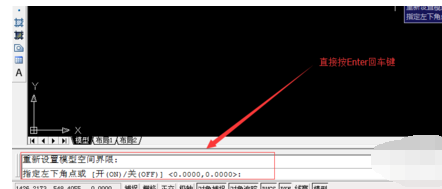

这时命令栏里会出现重新设置模型空间界限的说明,在下面的原坐标为(0.000,0.000)。看到这里我们直接按回车键就好。

cad

cad载图3

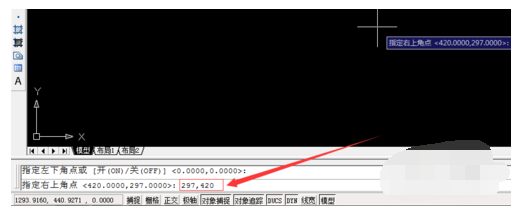

按了回车键后,这时命令栏里出现指定左下角点(0.000,0.000),指定右上角点(420.0000,297.0000)。小编我打算设置成A3纸的大小,就在命令栏里输入(297,420)数字。

cad

cad载图4

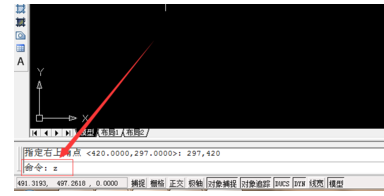

输入A3纸的尺寸(297,420)数字后,我们再按回车键。接着在命令栏里的命令处输入英文字母z后再按回车键。

图形

图形载图5

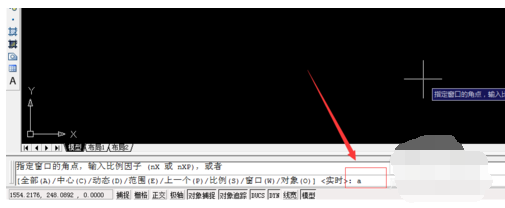

在下面的命令栏处输入英文字母a,意思指全部。然后再按Enter回车键。

图形

图形载图6

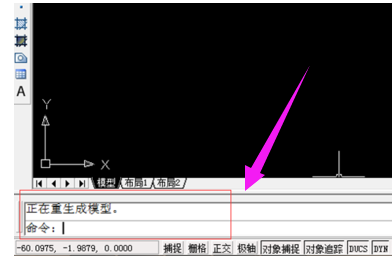

这时命令栏里会出现正在重生成模型7个字,说明A3纸大小的图形界限设置完成。

图形界限

图形界限载图7

以上就是cad图形界限的设置经验。
