cad快捷键命令大全,小猪教您cad快捷键命令有哪些

CAD常用的快捷键命令大全，主要包括快捷键命令的键盘操作和所对应的快捷命令，方便查找和使用，对cad初学者能够快速提高绘图速度。图文并茂，非常实用。那cad快捷键命令有哪些？下面，小编给大家分享cad快捷键命令的大全。

在CAD迷你画图中很多操作都是用快捷键或者指令来完成的，具有较强的数据交换能力，同时支持多种硬件设备和操作平台，如果用鼠标去找这些功能会极大拖慢我们的画图效率。那么在CAD迷你画图中都有哪些快捷家命令呢？下面，小编给大家讲解cad快捷键命令的大全。

cad快捷键命令有哪些

一：常用功能键

　　F1: 获取帮助

　　F2: 实现作图窗和文本窗口的切换

　　F3: 控制是否实现对象自动捕捉

　　F4: 数字化仪控制

　　F5: 等轴测平面切换

　　F6: 控制状态行上坐标的显示方式

　　F7: 栅格显示模式控制

　　F8: 正交模式控制

　　F9: 栅格捕捉模式控制

　　F10: 极轴模式控制

　　F11: 对象追踪模式控制

　　(用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。)

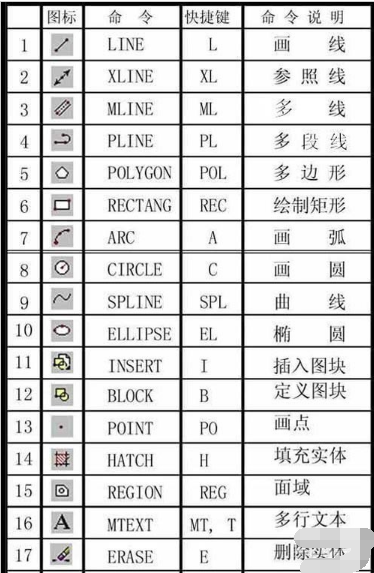

cad快捷键载图1

二：常用CTRL，ALT快捷键

　　ALT+TK 如快速选择

　　ALT+NL 线性标注 ALT+VV4 快速创建四个视口

　　ALT+MUP提取轮廓

　　Ctrl+B: 栅格捕捉模式控制(F9)

　　Ctrl+C: 将选择的对象复制到剪切板上

　　Ctrl+F: 控制是否实现对象自动捕捉(F3)

　　Ctrl+G: 栅格显示模式控制(F7)

　　Ctrl+J: 重复执行上一步命令

　　Ctrl+K: 超级链接

　　Ctrl+N: 新建图形文件

　　Ctrl+M: 打开选项对话框

　　Ctrl+O：打开图象文件

　　Ctrl+P：打开打印对说框

　　Ctrl+S：保存文件

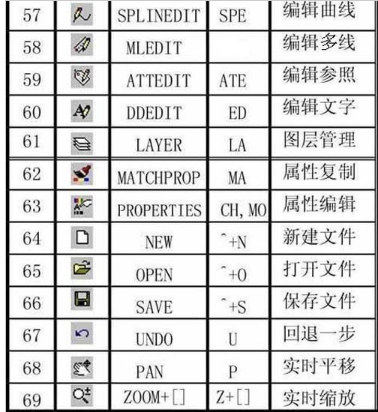

cad载图2

　　Ctrl+U：极轴模式控制(F10)

　　Ctrl+v：粘贴剪贴板上的内容

　　Ctrl+W：对象追 踪式控制(F11)

　　Ctrl+X：剪切所选择的内容

　　Ctrl+Y：重做

　　Ctrl+Z：取消前一步的操作

　　Ctrl+1：打开特性对话框

　　Ctrl+2：打开图象资源管理器

　　Ctrl+3：打开工具选项板

　　Ctrl+6：打开图象数据原子

　　Ctrl+8或QC：快速计算器

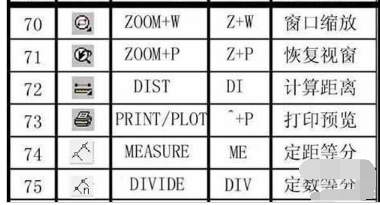

快捷键载图3

三 尺寸标注

　　DRA：半径标注

　　DDI：直径标注

　　DAL：对齐标注

　　DAN：角度标注

　　END：捕捉到端点

　　MID：捕捉到中点

　　INT：捕捉到交点

　　CEN：捕捉到圆心

　　QUA：捕捉到象限点

　　TAN：捕捉到切点

　　PER：捕捉到垂足

　　NOD：捕捉到节点

　　NEA：捕捉到最近点

　　AA：测量区域和周长(area)

cad命令载图4

　　ID：指定坐标

　　LI：指定集体(个体)的坐标

　　AL：对齐(align)

　　AR： 阵列(array)

　　AP：加载*lsp程系

　　AV：打开视图对话框(dsviewer)

　　SE：打开对象自动捕捉对话框

　　ST：打开字体设置对话框(style)

　　SO：绘制二围面( 2d solid)

　　SP：拼音的校核(spell)

　　SC：缩放比例 (scale)

　　SN：栅格捕捉模式设置(snap)

　　DT：文本的设置(dtext)

　　DI：测量两点间的距离

　　OI：插入外部对象

　　RE：更新显示

　　RO：旋转

　　LE：引线标注

　　ST：单行文本输入

　　La：图层管理器

cad命令载图5

四 绘图命令

　　A：绘圆弧

　　B：定义块

　　C：画圆

　　D：尺寸资源管理器

　　E：删除

　　F：倒圆角

　　G：对相组合

　　H：填充

　　I：插入

　　J：对接

　　S：拉伸

　　T：多行文本输入

　　W：定义块并保存到硬盘中

　　L：直线

　　M：移动

　　X：炸开

　　V：设置当前坐标

　　U：恢复上一次操做

　　O：偏移

cad命令载图6

　　P：移动

　　Z：缩放

以上就是cad快捷键命令的情况了。
